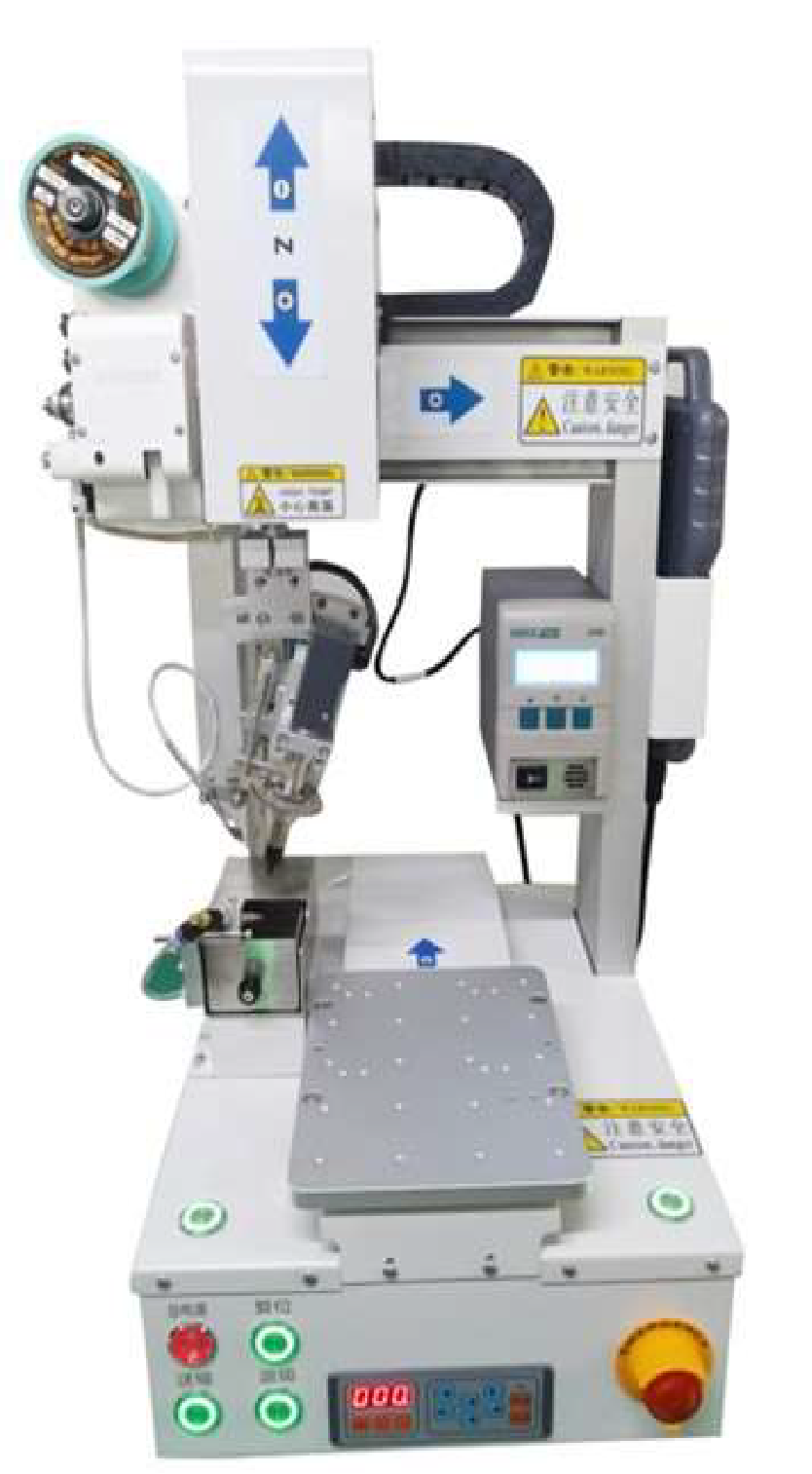

标准版自动焊接机
SRS-02
| 产品名称 |
|---|
| SRS-02 |
设备功能介绍

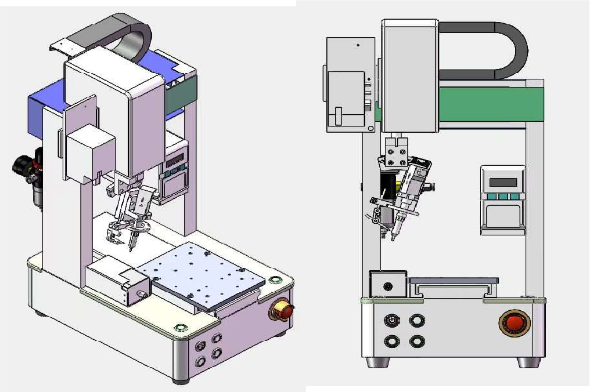

奥泰斯根据工场现场工程设计的需求，从使用者的角度，自主研发，不断对硬件及软件更新升级制作的高性能自动焊接机。

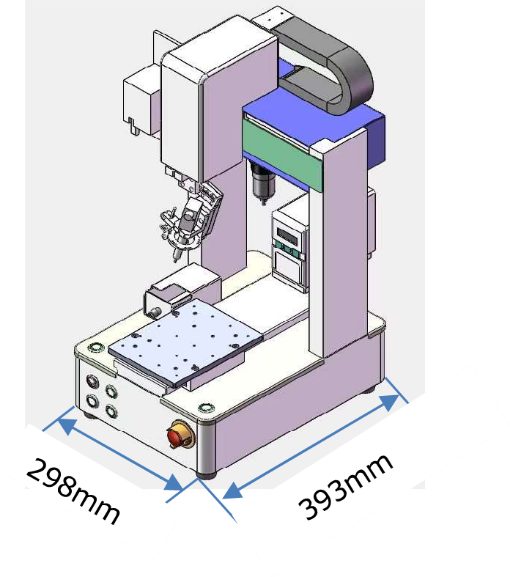

整机长宽如A3尺寸的精细小巧的外型设计，方便现场工程放到作业台上使用。

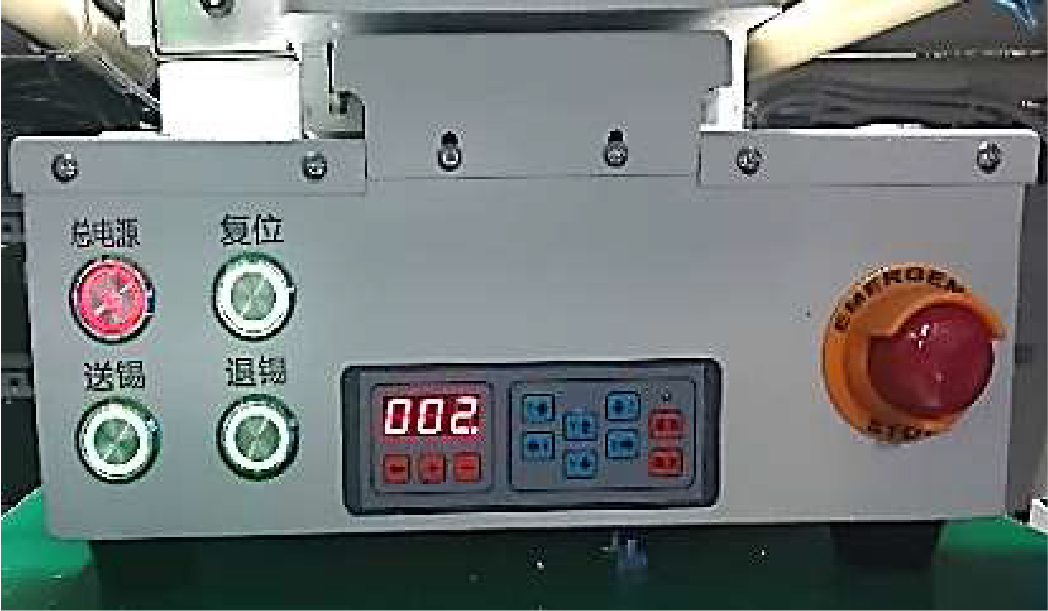

编程通过运动控制手柄进行，机种的程序号码通过LED数显出来，可以使用按键来快速切换。

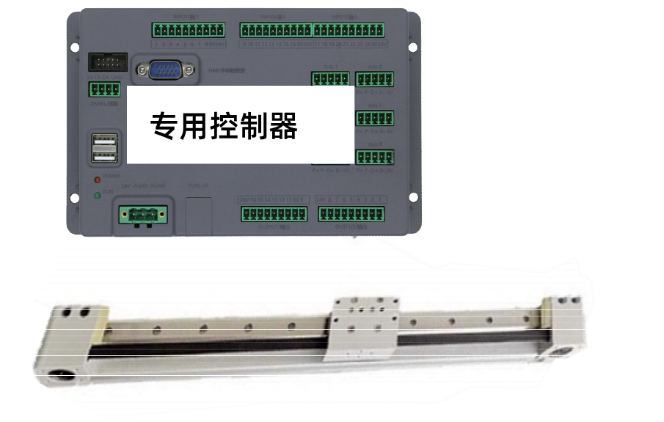

硬件上采用专业6轴运动控制卡及伺服马达组合，保证焊锡精度、且能对应焊盘最小尺寸：宽≧0.6㎜，间距≧0.8㎜。

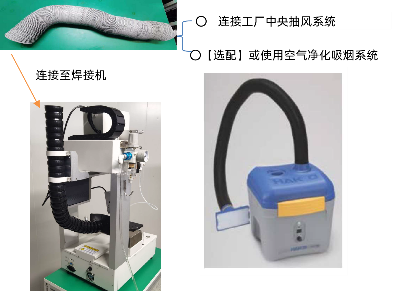

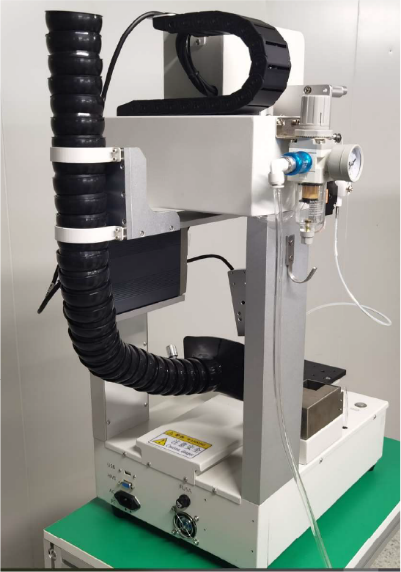

吸烟采用随X轴移动，保持与焊锡位置最近距离，达到最佳吸烟效果。

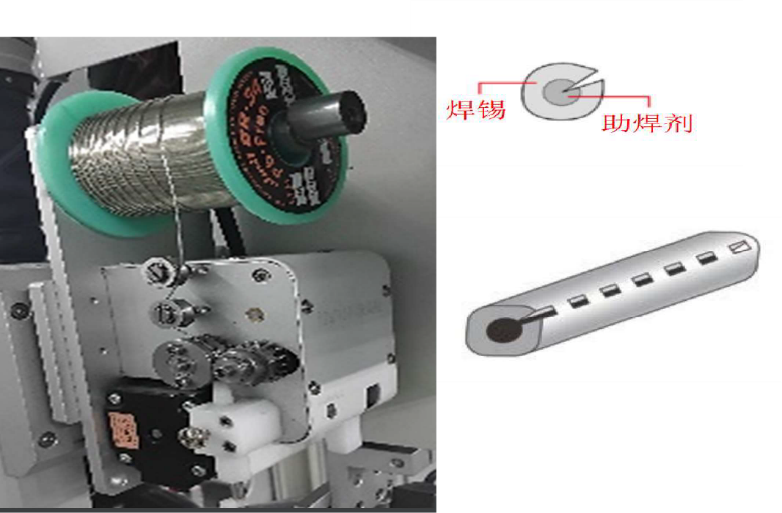

锡线采用专业的V-CUT破锡，有效防止锡球及助焊剂飞散。

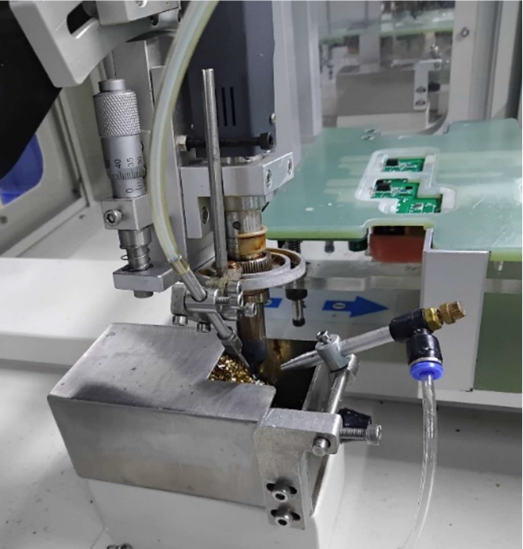

烙铁咀可在焊接过程中的任意点进行清洁的设定。
付属品相关说明

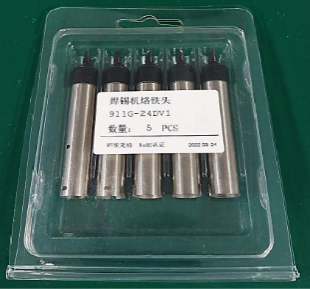

① 消耗品：烙铁咀 5个
② 吸烟管(直径：75mm) 1根
③ 消耗品：清洁球 1个

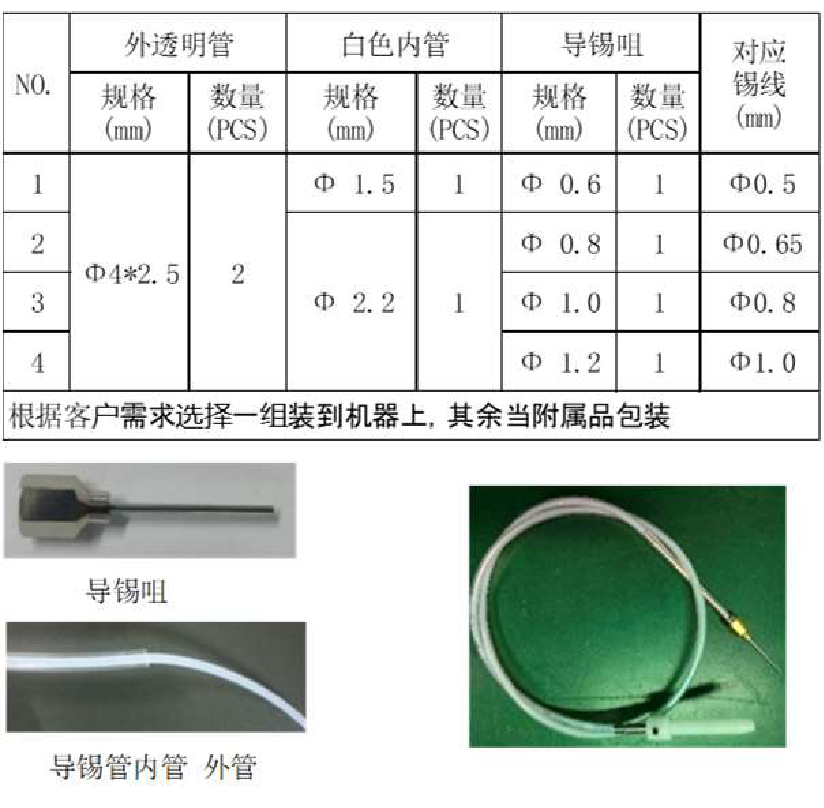

④ 导锡管 2套，导锡咀 4个，对应配套使用

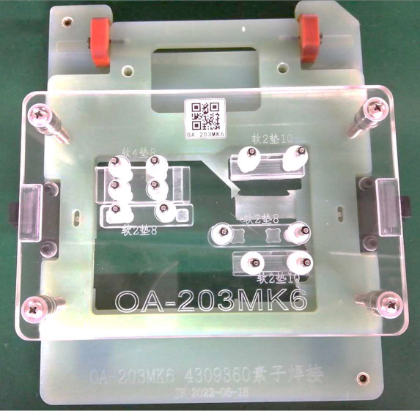

【选配】使用此焊接机时，需要制作冶具，冶具设计方案可提供
使用案例

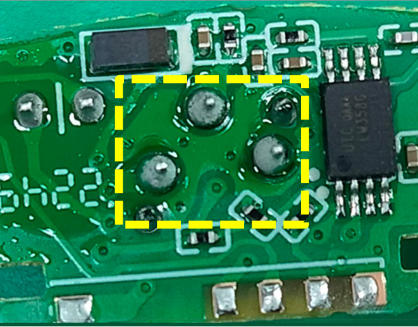

点焊焊接

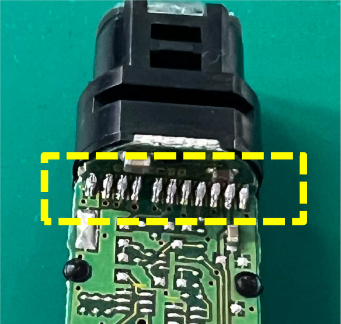

极微焊盘小抖动焊接

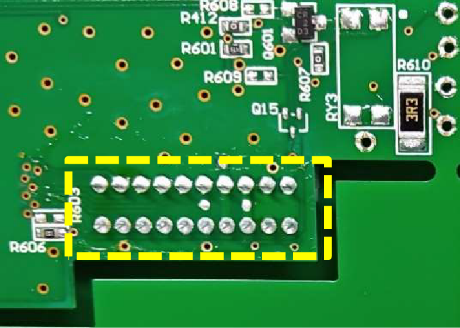

拖焊焊接
规格参数
| 产品名称 | 标准版自动焊接机 | |
|---|---|---|
| 产品型号 | SRS-02 | |
| 轴数 | 5 轴 + 送锡 | |
| 驱动方式 | 步进电机 + 皮带 | |
| 外形尺寸 / 长 | 306mm | |
| 外形尺寸 / 宽 | 411mm | |
| 外形尺寸 / 高 | 662mm | |
| 有效行程 / X | 130mm | |
| 有效行程 / Y | 180mm | |
| 有效行程 / Z | 75mm | |
| 有效行程 / R | ±179° | |
| 运行速度 / X Y Z | 0～600mm/s | |
| 运行速度 / R | 0～300°/s | |
| 重复精度 / X Y Z | ±0.02mm | |
| 重复精度 / R | ±0.02° | |
| 扩展 I/O / 输入 | 5 | |
| 扩展 I/O / 输出 | 5 | |
| 可载重量 / X Y | 6kg | |
| 可载重量 / Z 轴 | 3kg | |
| 烙铁参数 / 功率（W） | 150W | |
| 烙铁参数 / 温控控制 | ±1℃ | |
| 锡丝参数 / 送锡速度 | 0～50mm/s | |
| 锡丝参数 / 适用锡线 | 0.5～1.6mm | |
| 编程相关 / 编程 | 示教编程或 USB 导入 | |
| 编程相关 / 焊点数 | 1500 | |
| 编程相关 / 程序容量 | 150 | |
| 机器相关 / 环境温度 | 0～45℃ | |
| 机器相关 / 相对湿度 | 20%～80% | |
| 机器相关 / 电源（V） | 100～240 | |
| 机器相关 / 气压（Mpa） | 0.3～0.6 | |
| 机器相关 / 重量（kg） | 40 | |
| 机器相关 / 总功率 | 250W | |
| 噪音水平 | ＜56dB | |
* 规格参数和设计如有更改，恕不另行通知。
