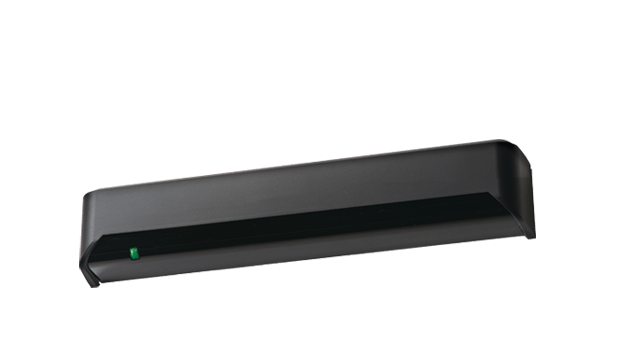

OA-AXIS I/II/T
| 产品名称 |
|---|
| OA-AXIS I |
| OA-AXIS II |
| OA-AXIS T |
颜色
- 银色
- 黑色
OA-AXIS I/II/T传感器可保障门体出入口区域的安全防护，同时具备大范围人体感应探测区域，用于触发自动门开启。
特点
- 独立感应区范围大
OA-AXIS系列采用独特的OPTEX感测技术，可确保门槛周围达到最大安全性，而且激活门打开的动作感应区范围较大。
| OA-AXIS 系列 | OA-AXIS I | OA-AXIS II | OA-AXIS T |
|---|---|---|---|
| 主动红外技术 | ○ | ○ | ○ |
| 最大安装高度 | 3.5米 | 3.5米 | 3米 |
| 测试输入 & 安全输出 | — | — | ○ |
| 故障指示 | ○ | ○ | — |
| 单向模式 | — | ○ | ○ |
| 输出接点 | 1 组继电器输出接点 | 2 组继电器输出接点 | 2 组继电器输出接点 |
*实际探测范围会受环境光照、通行物体 / 地面的颜色与材质、物体通行速度影响而缩小。
*上表标注数值为发射光点参数，并非实际有效探测区域范围。

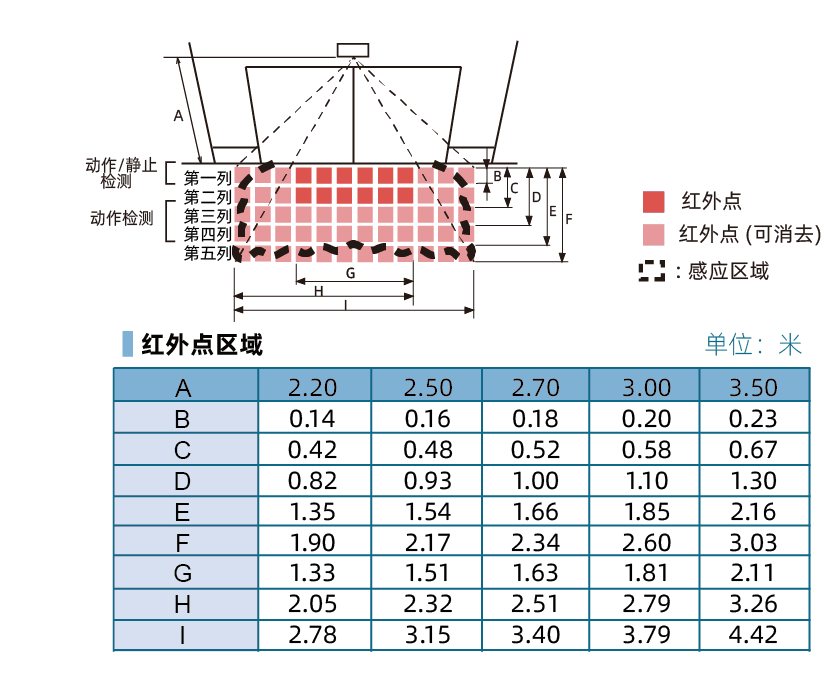

感应区域
规格参数

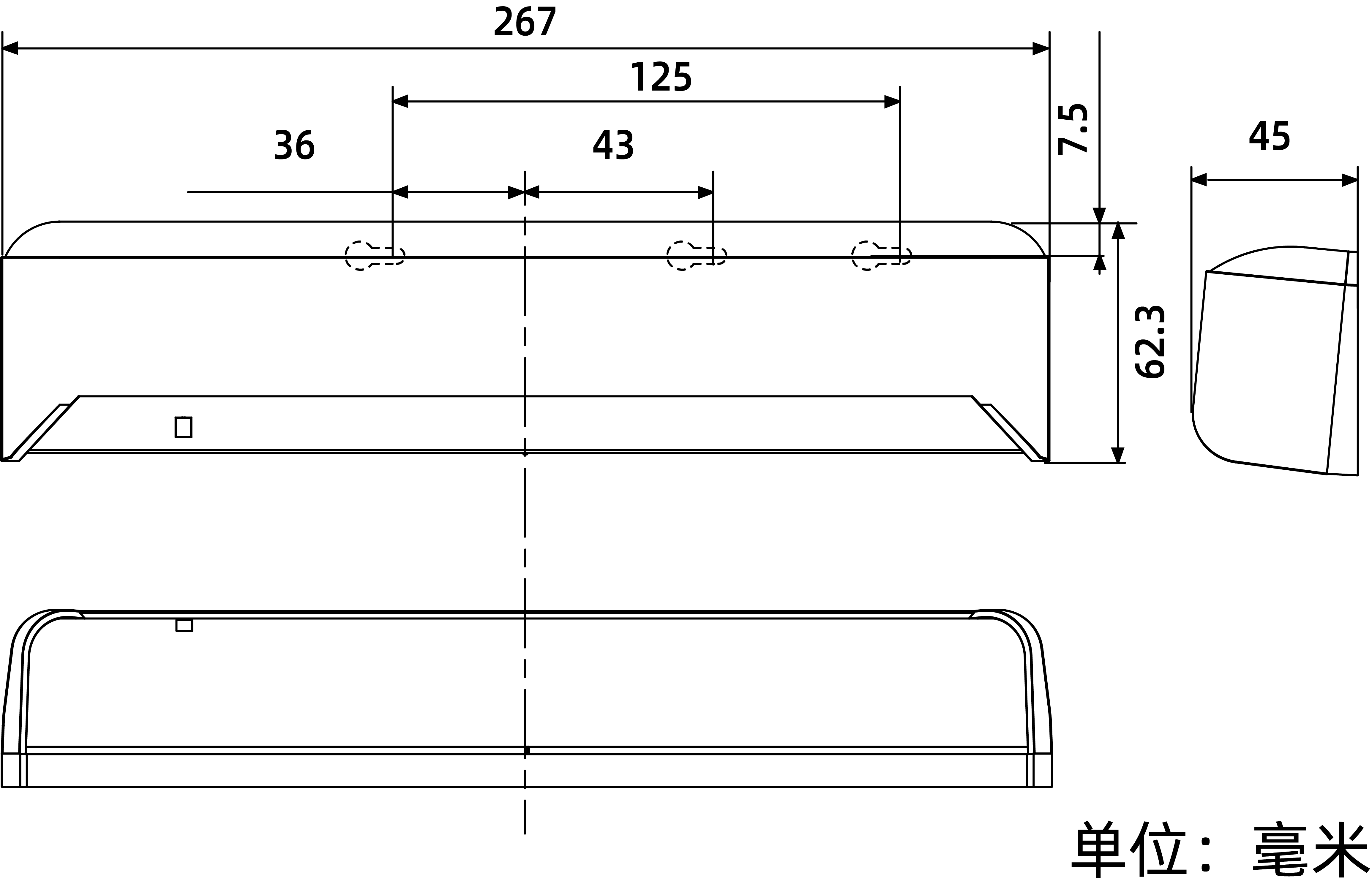

尺寸数值
| 产品型号 | OA-AXIS I | OA-AXIS II | OA-AXIS T |
|---|---|---|---|
| 外壳颜色 | 黑色 / 银色 | ||
| 安装高度 | 2.2～3.5m | 2～3m | |
| 检测角度调整 | 1～3 列 ±6°，4 和 5 列 26～44° | ||
| 探测方式 | 主动红外反射方式 | ||
| 电源 | 12～24V AC ±10%（50/60Hz）／12～30V DC ±10% | ||
| 消耗功率 | ＜3VA | ＜4VA | ＜2.5W（AC 工况＜4VA） |
| 工作指示灯 | 绿灯亮：待机 红灯闪烁：第一列探测 红灯亮：第二列探测 | ||
| 输出 | C 型继电器，最大 50V / 0.3A（电阻负载） | 1～3 列：C 型继电器 最大 50V / 0.3A（电阻负载） 3～5 列：C 型继电器 最大 50V / 0.3A（电阻负载） | 激活输出（3～5 列）：A 型继电器 最大 50V / 0.3A（电阻负载） 安全 / 测试输出（1～2 列）：NPN 型 5～50V DC，最大电流 100mA |
| 输出保持时间 | 0.5 秒 | ||
| 响应时间 | ＜0.3 秒 | ||
| 工作温度 | -20℃～+55℃ | ||
| 重量 | 320g | ||
| 附件 | 3 米连接线 ×1、安装螺丝 ×2、安装模板 ×1、区域调整工具 ×1 | ||
* 规格参数和设计如有更改，恕不另行通知。
