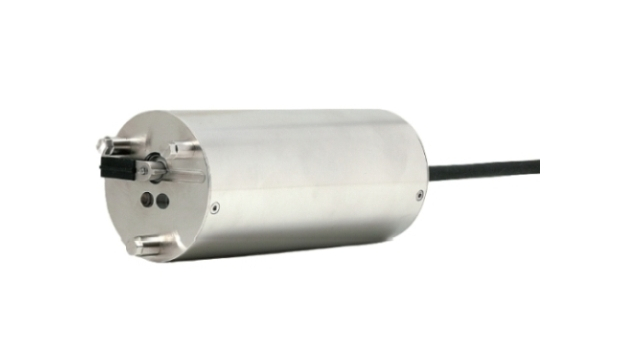

浊度传感器
TSC-10-D
| 产品名称 |
|---|
| TSC-10-D |
● 投入式安装，适用于低浊度检测
● 最小显示分辨率可达 0.01NTU，可精准观测细微浊度变化
● 内置雨刮自动清洗装置
● 采用高耐用性蓝宝石玻璃
● 掌心小巧紧凑型机身设计
特点
分辨率可达 0.01NTU
最小显示分辨率为 0.01NTU，能够精准识别细微的浊度变化。
采用 90° 散射光检测法
TSC-10-D 搭载全球通用标准的 90° 散射光测量原理。

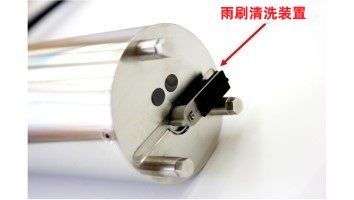

雨刷清洗，清洁效果出众
本设备采用刮片擦拭式清洁检测视窗，可彻底清除污渍；
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。

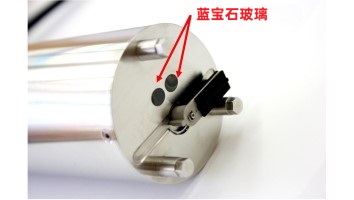

蓝宝石玻璃材质，清洁轻松便捷
设备采用耐刮耐磨的蓝宝石玻璃，日常保养时可直接擦拭、冲洗检测视窗，无惧剐蹭。

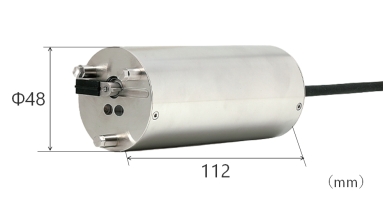

体积小巧，安装不受场地限制
整机掌心大小，设计紧凑，适配各类安装环境，投入式安装操作简单便捷。
设置示例

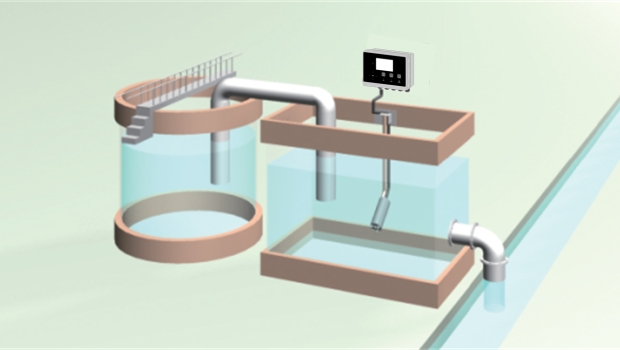

1. 排水监测
将设备安装于工厂污水处理设施、排污排放设施等处，即可对排入河道、市政管网的污水浊度进行实时监测。
人工取样化验难以持续捕捉每日、每小时的浊度波动，借助本设备可完整掌握浊度变化趋势，实现精细化水质管控。

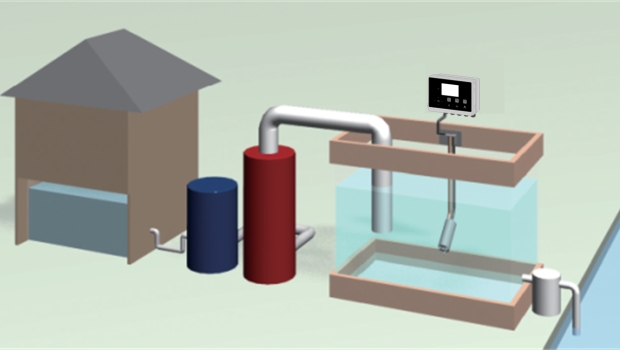

2. 自来水原水浊度管控
监测简易供水系统的原水浊度，根据实时浊度联动控制取水泵与进水阀门，稳定调节原水池内水体浊度，维持水质恒定。
安装

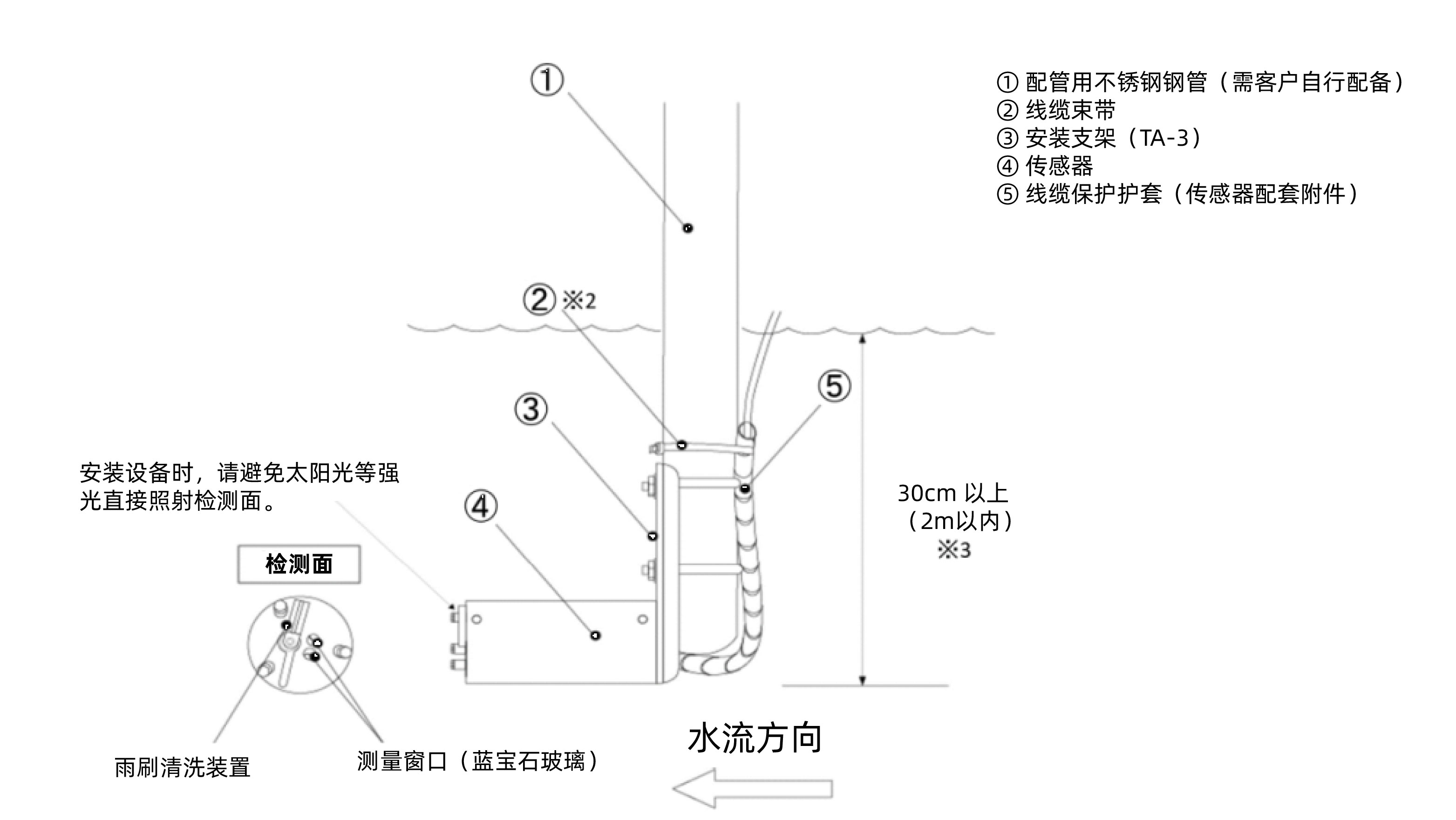

建议的安装方法
※2 请使用束带将传感器线缆固定在管材上。
※3 安装传感器时，需保证水位发生波动的情况下，探头仍完全浸没于水面以下。
※4 DN25 规格管材等配件请自行采购通用标准件。

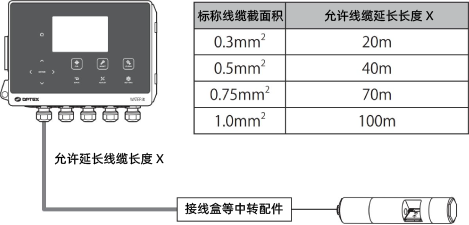

传感器电缆的延长
传感器线缆标配长度为 9 米。如需延长线缆，请参考下述要求。
延长线缆时，建议通过接线盒等中转部件做接线对接。
通用转换

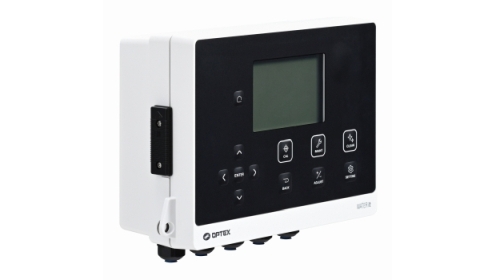

SC-U1
通用信号转换器，单台设备可适配各类水质传感器，是一款操作便捷、拓展性能出色的通用信号转换装置。
- 标配 2 路传感器输入通道
加装选配扩展板后，最大可支持 4 路输入通道。 - 标配 2 路 4-20mA 模拟量输出通道
可将传感器测量数值以 4-20mA 信号形式输出；加装选配扩展板后，最大支持 4 路输出通道。 - 标配 4 路继电器输出通道
可自定义报警阈值，当测量数值超出设定阈值时触发信号输出，能够与旋转警示灯、控制柜等设备联动；加装选配扩展板后，继电器输出通道最多可达 8 路。 - 设备采用 IP65 防水结构
可直接在户外使用，高等级防水机身能够适配各类复杂现场工况。

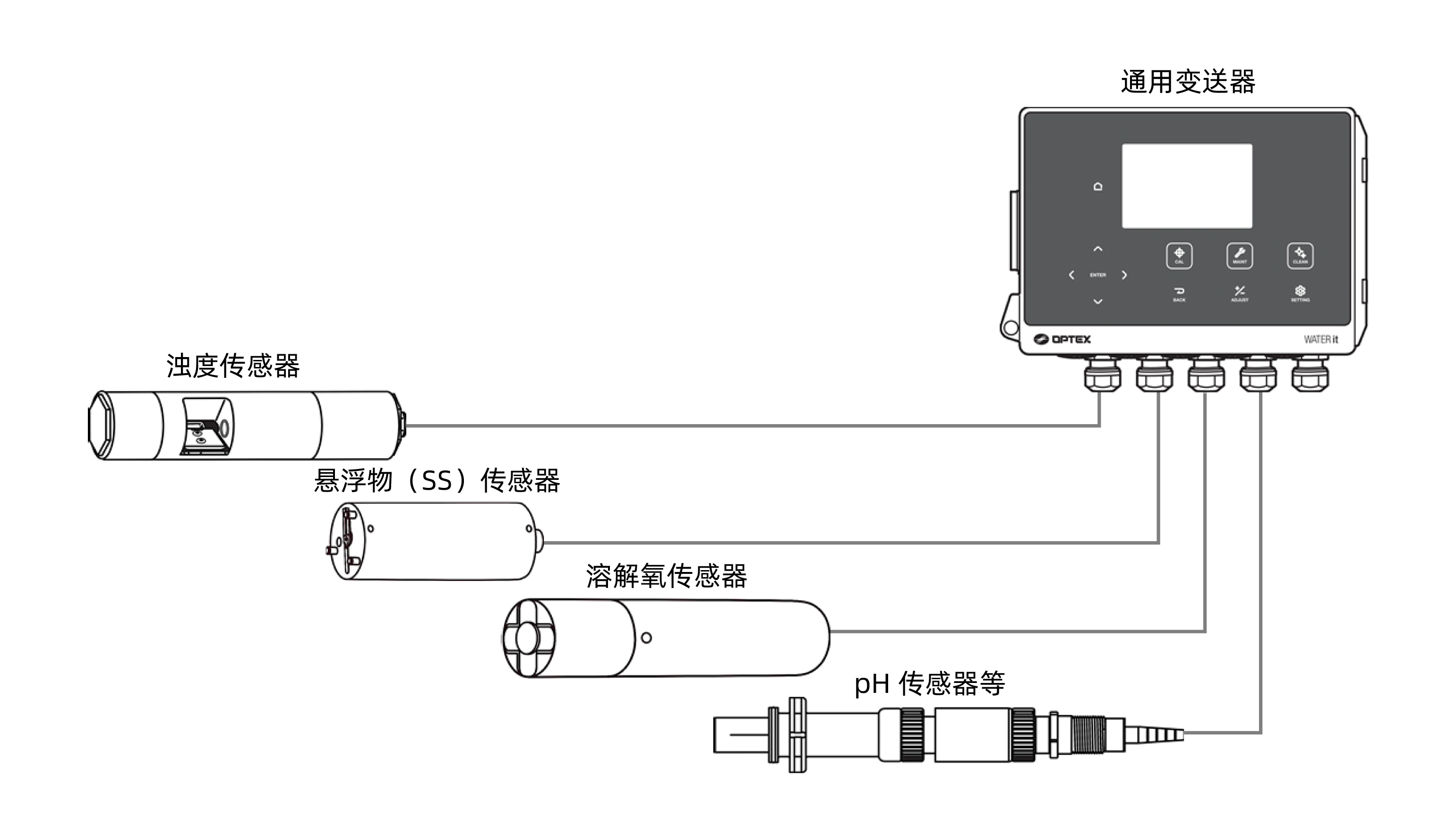

示意图

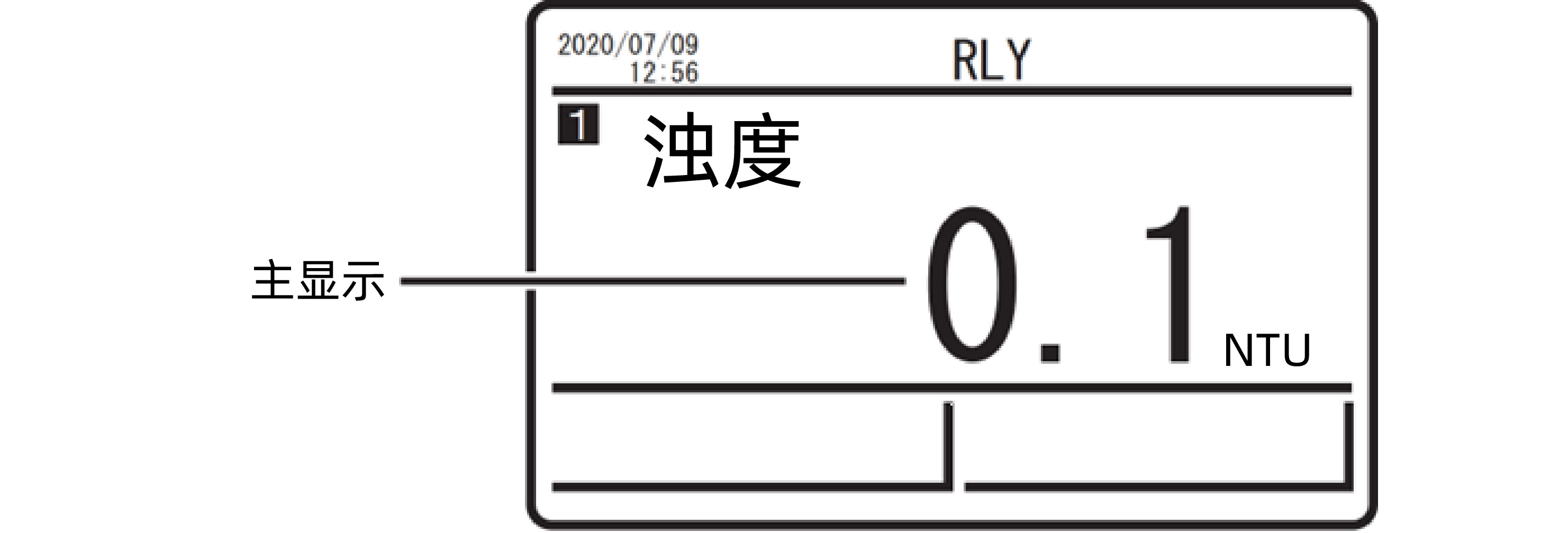

显示项目
可对 SC-U1 显示屏上作为主显示的监测项目进行自定义设置。
规格参数

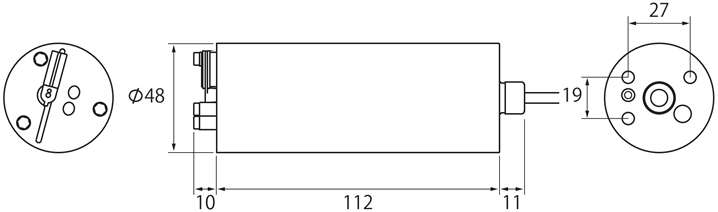

尺寸数值
| 产品名称 | 浊度传感器 |
|---|---|
| 产品型号 | TSC-10-D |
| 测量范围 | 0.00～1000.0 NTU（福尔马肼标准液） 0.00～100.0 度（聚苯乙烯标准液） |
| 显示分辨率 | 0.00～19.99：0.01 20.0～1000.0：0.1 |
| 供电电源 | DC24V ±10% |
| 工作电流 | 常规运行：30mA 清洗运行：230mA |
| 通信方式 | MODBUS（RTU/ASCII） |
| 清洗结构 | 雨刷清洗装置 |
| 使用温度范围 | 0～40℃（无结冰） |
| 主体材质 | SUS316L 不锈钢、蓝宝石玻璃、氟橡胶、EPDM、PVC（线缆外皮） |
| 外形尺寸 | 约 Φ48 × 133mm |
| 重量 | 约 1.1kg |
| 防护等级 | IP68，最大水深 2 米（水下型） |
| 传感器线缆长度 | 9m |
| 选购配件 | 转换器 (SC-U1) 安装支架 (TA-3) 维护工具套件 (TSC-MK) |
* 规格参数和设计如有更改，恕不另行通知。
单位（mm）
