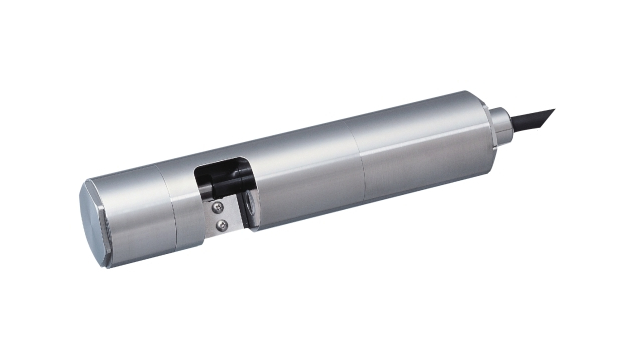

SS 传感器
TS-1000-D 系列
| 产品名称 |
|---|
| TCS-1000(E) |
| TS-1000-D |
| TS-1000SP-D [海水专用款] |
● 掌心小巧机身，各类场景均可安装
● 采用雨刮自动清洗结构，清洁效果优异
● 检测窗口配备高耐磨蓝宝石玻璃
特点
雨刷清洗，清洁效果出众
本设备采用刮片擦拭式清洁检测视窗，可彻底清除污渍；
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。

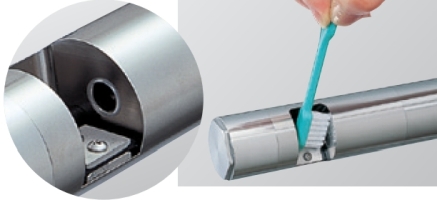

蓝宝石玻璃材质，清洁轻松便捷
设备采用耐刮耐磨的蓝宝石玻璃，日常保养时可直接擦拭、冲洗检测视窗，无惧剐蹭。
体积小巧，安装不受场地限制
整机掌心大小，设计紧凑，适配各类安装环境，投入式安装操作简单便捷。
量程宽广，适配各类现场工况，分三档显示分辨率
●测量范围
悬浮物 SS：0.0～1000mg/L（高岭土标准）
●显示分辨率
悬浮物 SS：
0.0～49.9mg/L：0.1mg/L
50～1000mg/L：1mg/L
悬浮物 SS：0.0～1000mg/L（高岭土标准）
●显示分辨率
悬浮物 SS：
0.0～49.9mg/L：0.1mg/L
50～1000mg/L：1mg/L
设置示例

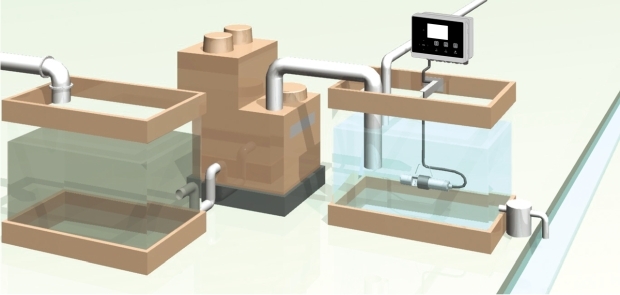

1. 排水监测
将设备安装在工厂污水处理设施、排放设施等位置，即可监测排入河道、下水道的污水悬浮物（SS）浓度。
以往人工取样检测难以掌握水质每日、每小时的波动情况，使用本设备可实时捕捉浓度变化，实现精细化水质管控。
2. 絮凝剂投加控制
通过精准掌握污水悬浮物（SS）浓度，可精准投加适量絮凝剂，保障出水水质稳定。

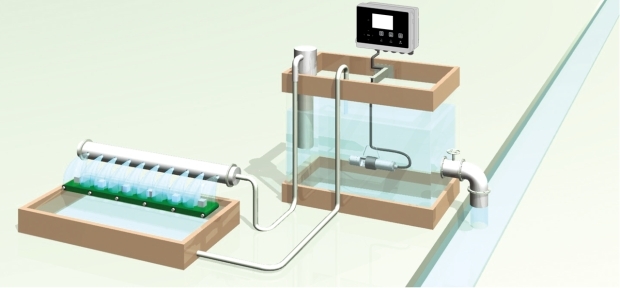

3. 清洗水管控
通过检测电路板等清洗用水的悬浮物（SS）浓度，可掌握清洗水的污染程度，判断换水时机。
4. 再生水循环管控
检测再生水悬浮物（SS）浓度，以此作为判定排污时机、自来水掺配比例、滤芯更换等再生水设备维护周期的参考依据。
安装

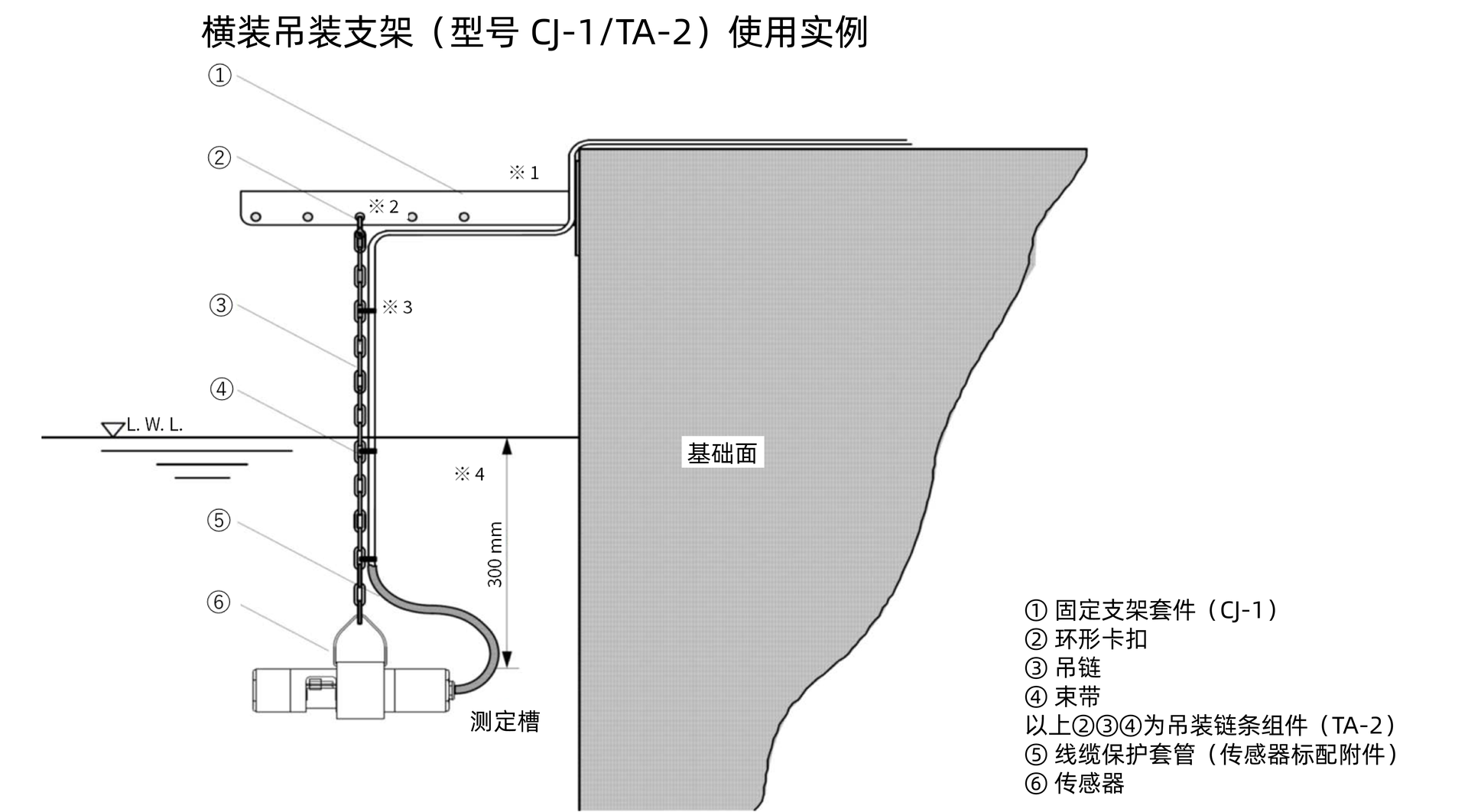

建议的安装方法
※2 传感器可能会因水流冲击产生晃动。
请将其安装在不会与墙体、设备设施发生碰撞的位置。
水流流速较快时，推荐使用安装支架（TA-1）。
※3 请使用束带将传感器线缆固定在吊链组件（TA-2）上。
※4 安装传感器时，需保证即便水位发生变化，探头也始终浸没在水面以下。

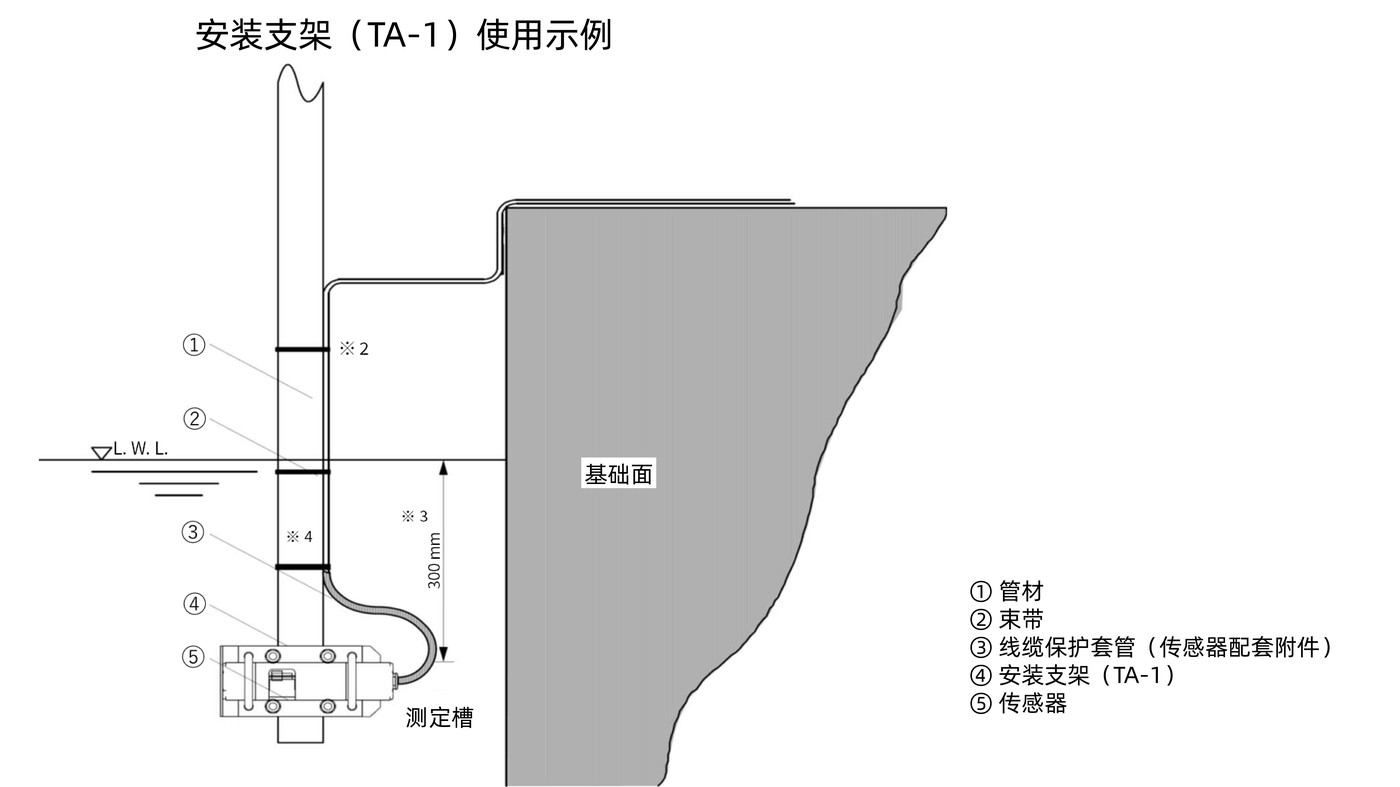

※2 请使用束带把传感器线缆固定在管材上。
※3 安装传感器时，需保证水位发生波动时探头仍持续浸没于水下。
※4 请牢固固定 DN25 规格管材。
※5 DN25 管材等配件请自备通用标准件。

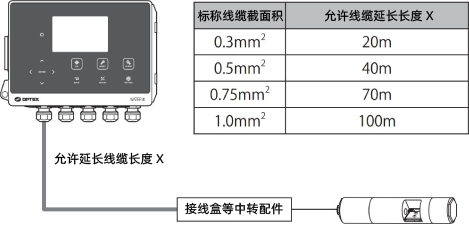

传感器电缆的延长
传感器线缆标配长度为 9 米。如需延长线缆，请参考下述要求。
延长线缆时，建议通过接线盒等中转部件做接线对接。
通用转换

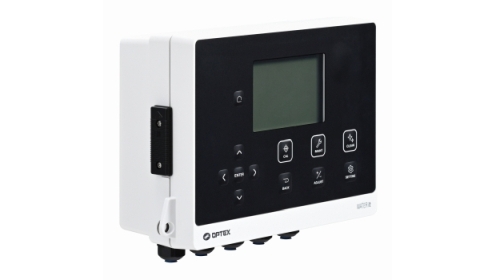

SC-U1
通用信号转换器，单台设备可适配各类水质传感器，是一款操作便捷、拓展性能出色的通用信号转换装置。
- 标配 2 路传感器输入通道
加装选配扩展板后，最大可支持 4 路输入通道。 - 标配 2 路 4-20mA 模拟量输出通道
可将传感器测量数值以 4-20mA 信号形式输出；加装选配扩展板后，最大支持 4 路输出通道。 - 标配 4 路继电器输出通道
可自定义报警阈值，当测量数值超出设定阈值时触发信号输出，能够与旋转警示灯、控制柜等设备联动；加装选配扩展板后，继电器输出通道最多可达 8 路。 - 设备采用 IP65 防水结构
可直接在户外使用，高等级防水机身能够适配各类复杂现场工况。

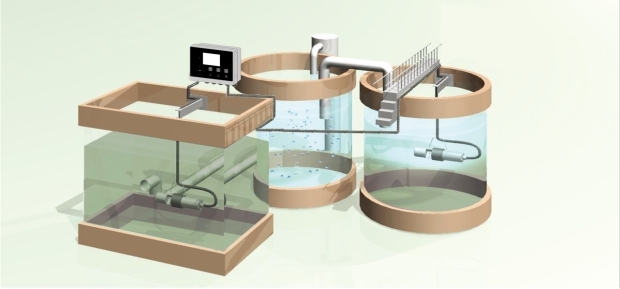

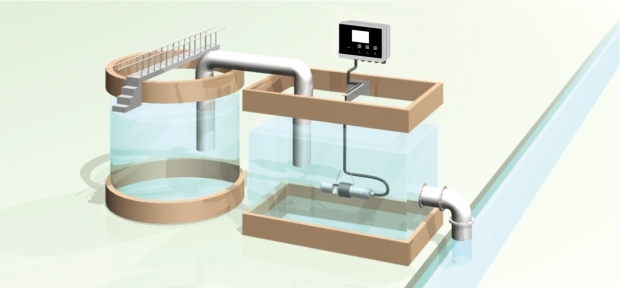

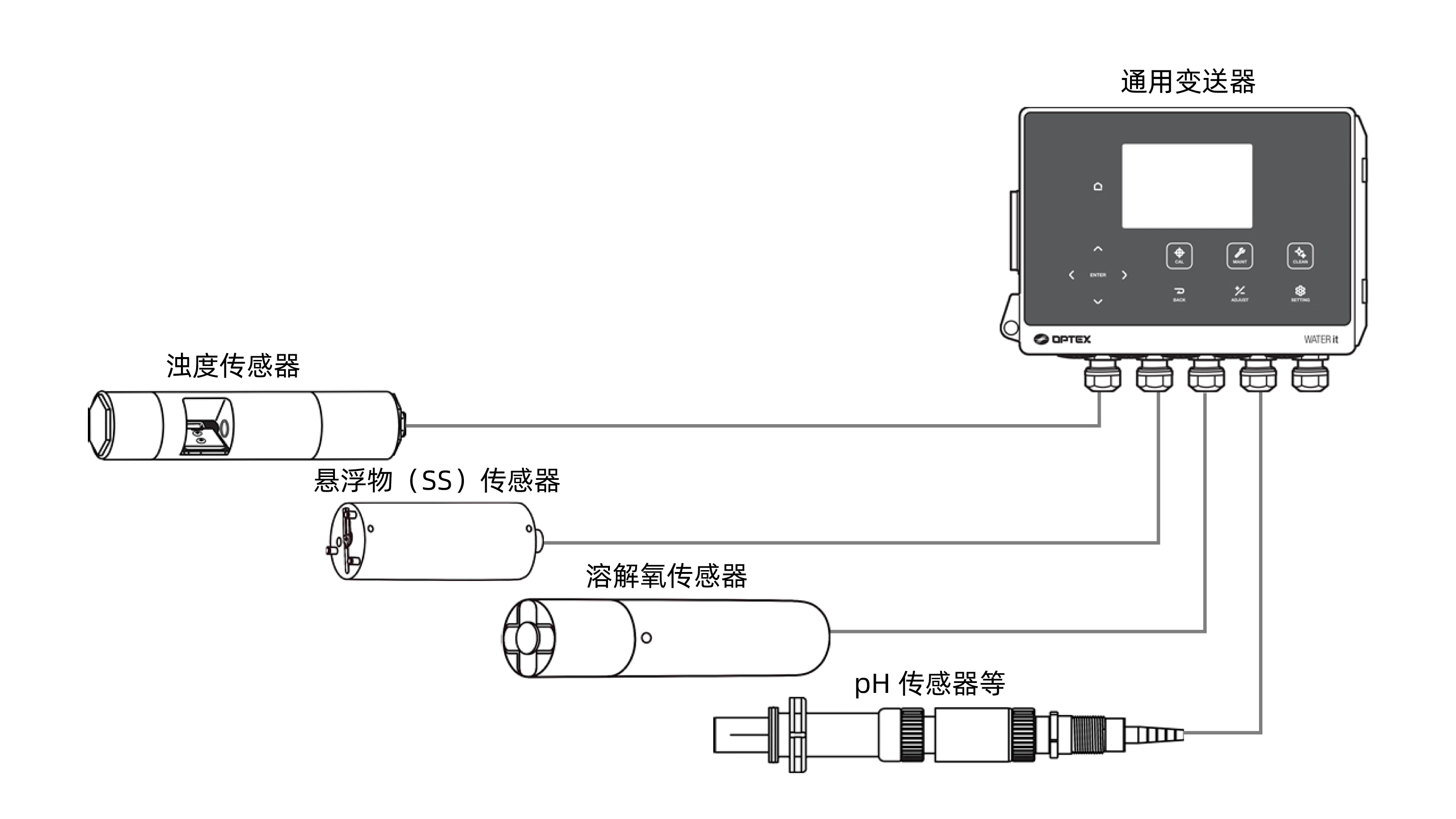

示意图

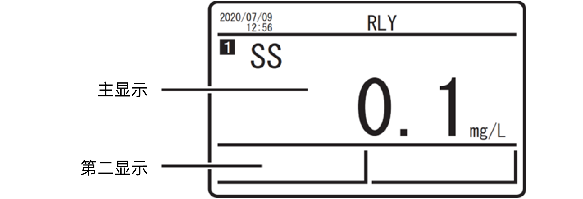

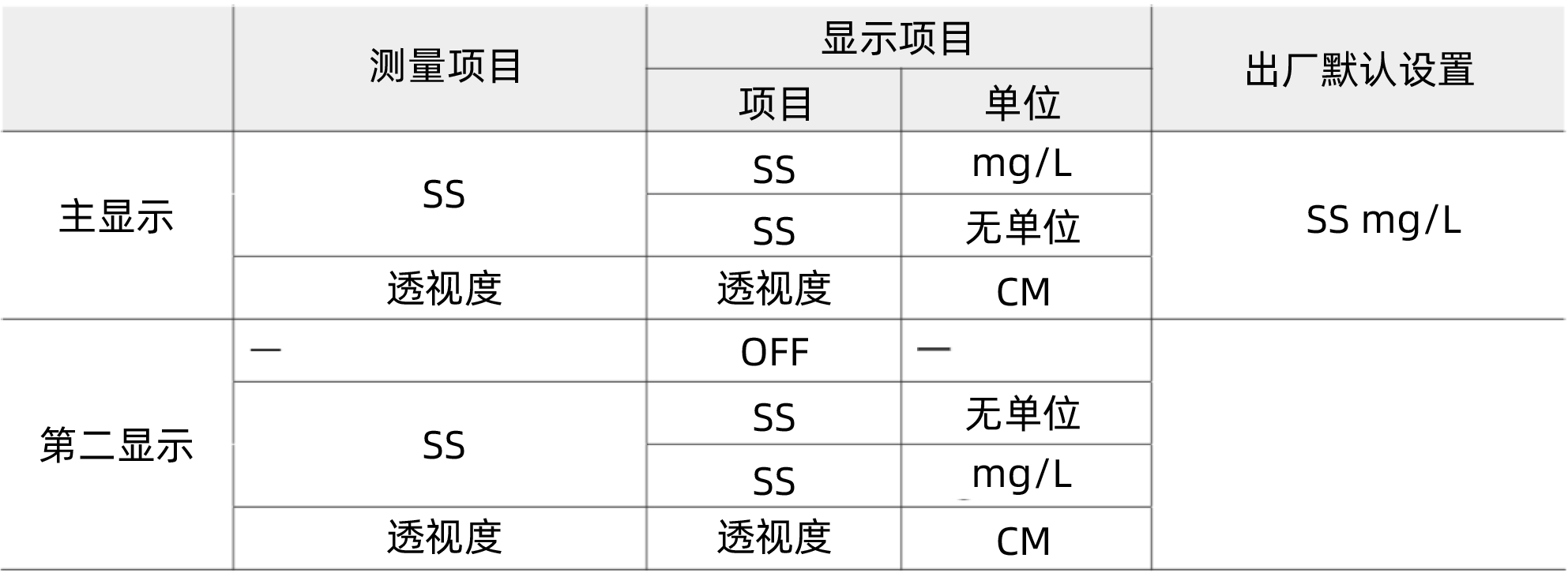

显示项目
可对 SC-U1 显示屏上作为主显示、第二显示的监测项目进行自定义设置。
规格参数
尺寸数值
| 产品名称 | SS 传感器 | ||
|---|---|---|---|
| 产品型号 | TCS-1000（E） | TS-1000-D | TS-1000SP-D（海水专用） |
| 测量范围 | 0.0～1000mg/L（高岭土标准液） | ||
| 显示分辨率 | / | SS：0.0～49.9mg/L：0.1mg/L 50～1000mg/L：1mg/L |
SS：0.0～49.9mg/L：0.1mg/L 50～1000mg/L：1mg/L |
| 供电电源 | DC12V ±10% | DC24V ±10% | DC24V ±10% |
| 工作电流 | 常规运行：最大 30mA 清洗工况：最大 240mA |
常规运行：15mA 以下 清洗工况：130mA 以下 |
常规运行：15mA 以下 清洗工况：130mA 以下 |
| 通讯功能 | 4-20mA电流输出 | RS-485 MODBUS(RTU/ASCII) | RS-485 MODBUS(RTU/ASCII) |
| 清洗装置 | 双面擦拭式摆动雨刮清洗机构 | ||
| 使用温度范围 | 0～40℃（无结冰） | ||
| 主体主材 | SUS316L 不锈钢、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS316L 不锈钢、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS329J4L 双相不锈钢、蓝宝石玻璃、氟橡胶、EPDM、POM |
| 外形尺寸 | Φ32 × 163mm（不含悬挂安装配件） | ||
| 整机重量 | 约 930g | ||
| 防护等级 | IP68，最大水深 2 米（水下型） | ||
| 传感器线缆长度 | 10m | 9m | 9m |
* 规格参数和设计如有更改，恕不另行通知。
单位（mm）
