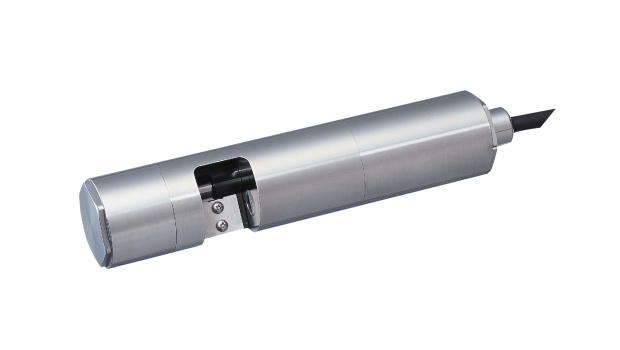

浊度传感器
TC-3000-D 系列
| 产品名称 |
|---|
| TC-100/500/3000 |
| TC-3000-D |
| TC-3000SP-D [海水专用款] |
●让浊度检测变得更简单、更便捷
●具备广泛的测量范围，能够适应各种不同的现场环境；同时具有三档不同的显示分辨率。
●内置雨刷清洗装置
●采用耐久性出色的蓝宝石玻璃材质
●手掌大小的紧凑设计
特点

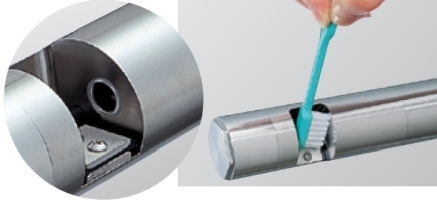

雨刷清洗，清洁效果出众
本设备采用刮片擦拭式清洁检测视窗，可彻底清除污渍；
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。
日常维护仅需每月检查一次视窗，操作省心、无需额外费心打理。
蓝宝石玻璃材质，清洁轻松便捷
设备采用耐刮耐磨的蓝宝石玻璃，日常保养时可直接擦拭、冲洗检测视窗，无惧剐蹭。
体积小巧，安装不受场地限制
整机掌心大小，设计紧凑，适配各类安装环境，投入式安装操作简单便捷。
测量量程广，搭配三档显示分辨率，适配各类应用场景
测量范围：0 ~ 3000度 （福尔马肼浊单位）
显示分辨率： 0.0 ~ 99.9 度：0.1 度
100 ~ 499 度：1 度
500 ~ 3000 度：5 度
显示分辨率： 0.0 ~ 99.9 度：0.1 度
100 ~ 499 度：1 度
500 ~ 3000 度：5 度

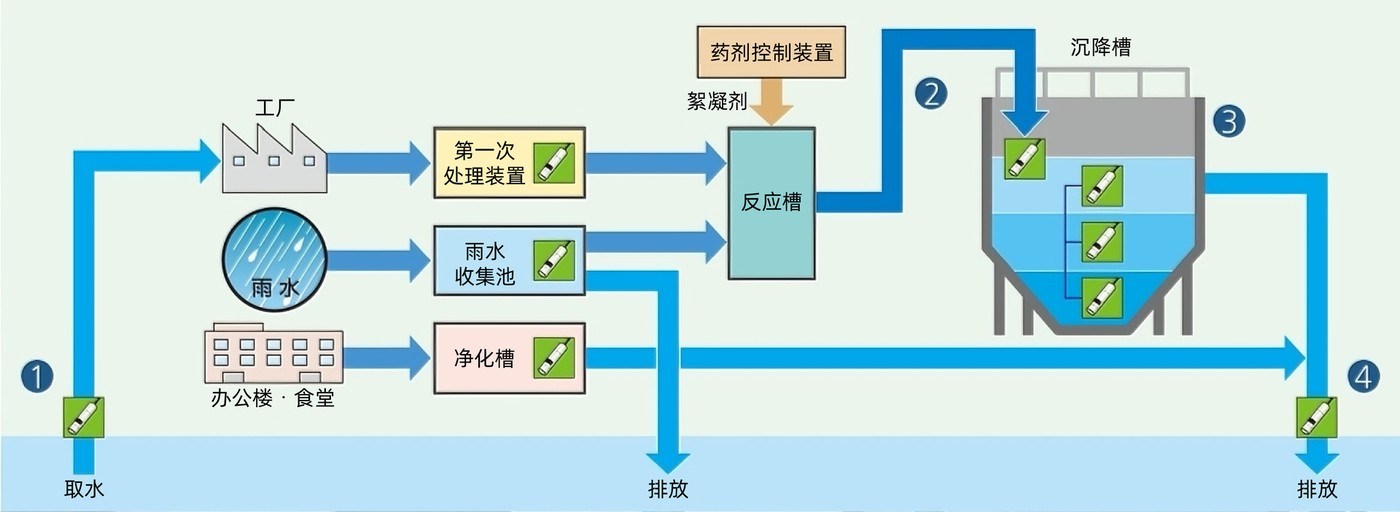

设置示例
1.工业用水取水监测
通过对取水浊度进行实时监测，可提前规避因浊度骤变引发的各类设备故障。
2.絮凝剂投加控制
精准掌握排水浊度数据，即可实现药剂定量投加，稳定出水水质。
3.污泥界面监测
将传感器安装于沉淀池内，即可实现污泥界面实时监测。
分层布设 2～3 组监测探头，能够更精准掌握污泥界面工况。
4.排放水监测
可对排入河道的处理后出水进行最终水质监控。
安装

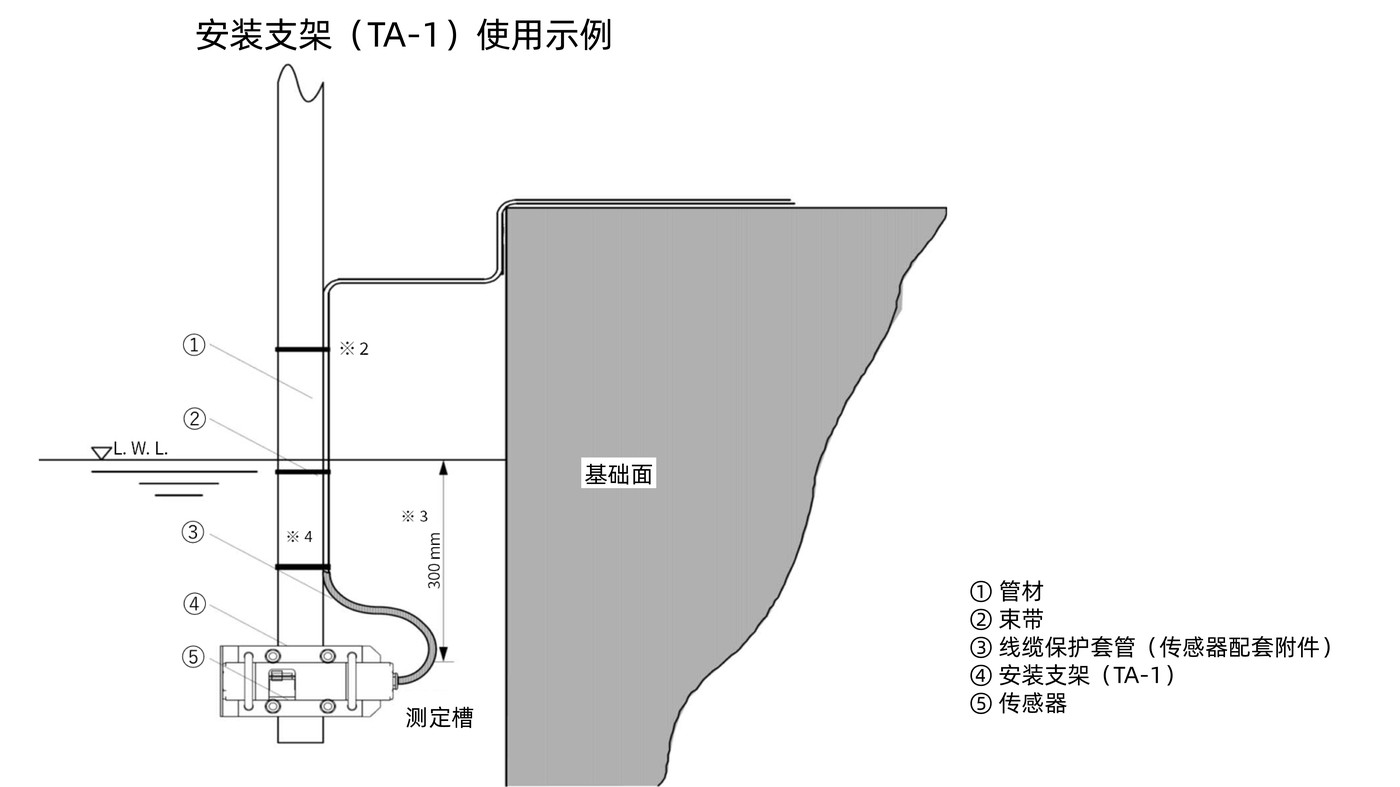

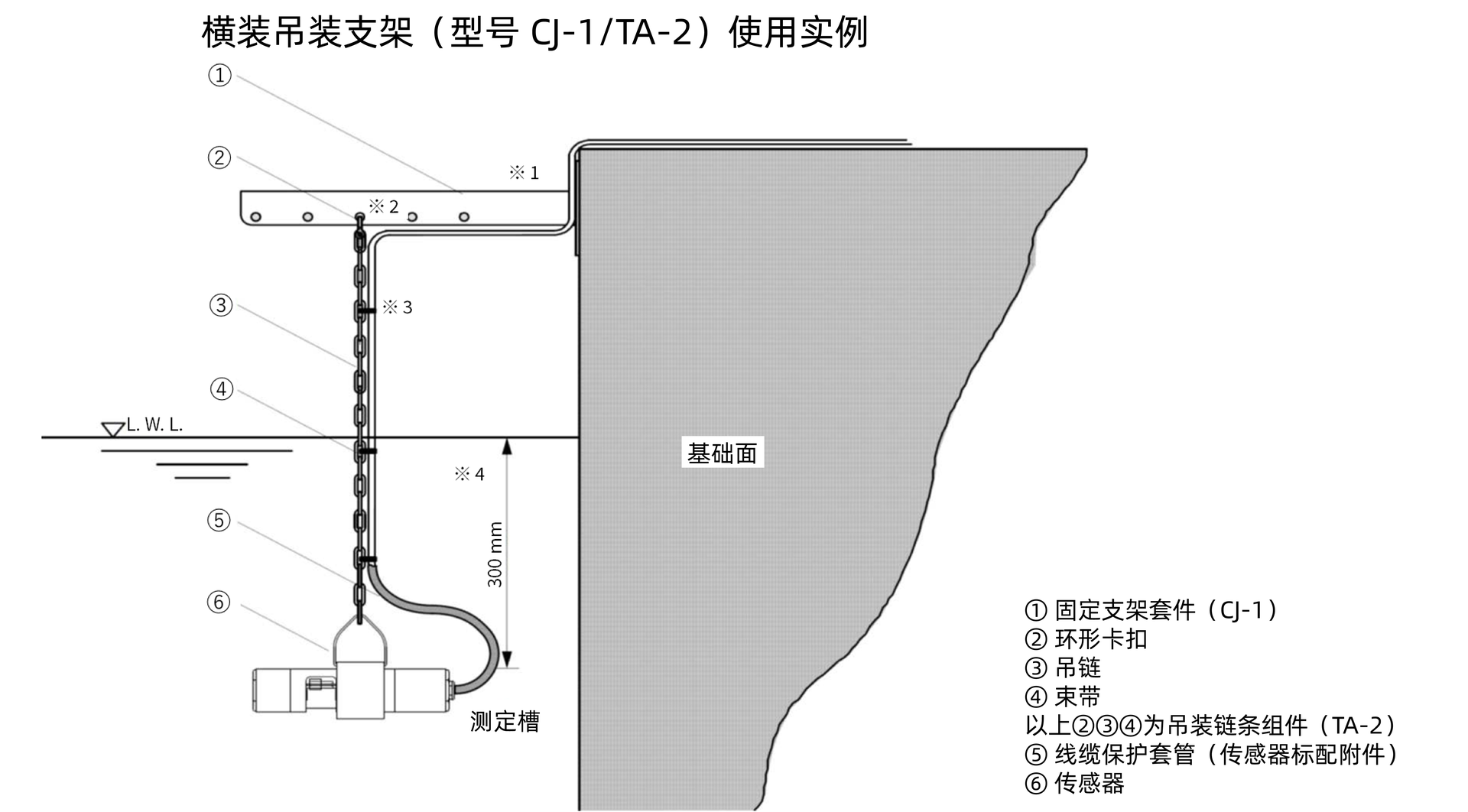

建议的安装方法
※2 传感器可能会因水流冲击产生晃动。
请将其安装在不会与墙体、设备设施发生碰撞的位置。
水流流速较快时，推荐使用安装支架（TA-1）。
※3 请使用束带将传感器线缆固定在吊链组件（TA-2）上。
※4 安装传感器时，需保证即便水位发生变化，探头也始终浸没在水面以下。
※2 请使用束带把传感器线缆固定在管材上。
※3 安装传感器时，需保证水位发生波动时探头仍持续浸没于水下。
※4 请牢固固定 DN25 规格管材。
※5 DN25 管材等配件请自备通用标准件。

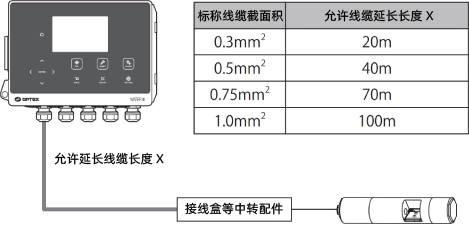

传感器电缆的延长
传感器线缆标配长度为 9 米。如需延长线缆，请参考下述要求。
延长线缆时，建议通过接线盒等中转部件做接线对接。
通用转换

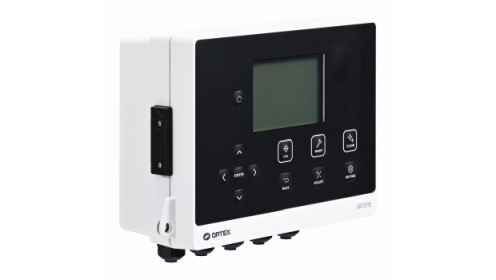

SC-U1
通用信号转换器，单台设备可适配各类水质传感器，是一款操作便捷、拓展性能出色的通用信号转换装置。
- 标配 2 路传感器输入通道
加装选配扩展板后，最大可支持 4 路输入通道。 - 标配 2 路 4-20mA 模拟量输出通道
可将传感器测量数值以 4-20mA 信号形式输出；加装选配扩展板后，最大支持 4 路输出通道。 - 标配 4 路继电器输出通道
可自定义报警阈值，当测量数值超出设定阈值时触发信号输出，能够与旋转警示灯、控制柜等设备联动；加装选配扩展板后，继电器输出通道最多可达 8 路。 - 设备采用 IP65 防水结构
可直接在户外使用，高等级防水机身能够适配各类复杂现场工况。

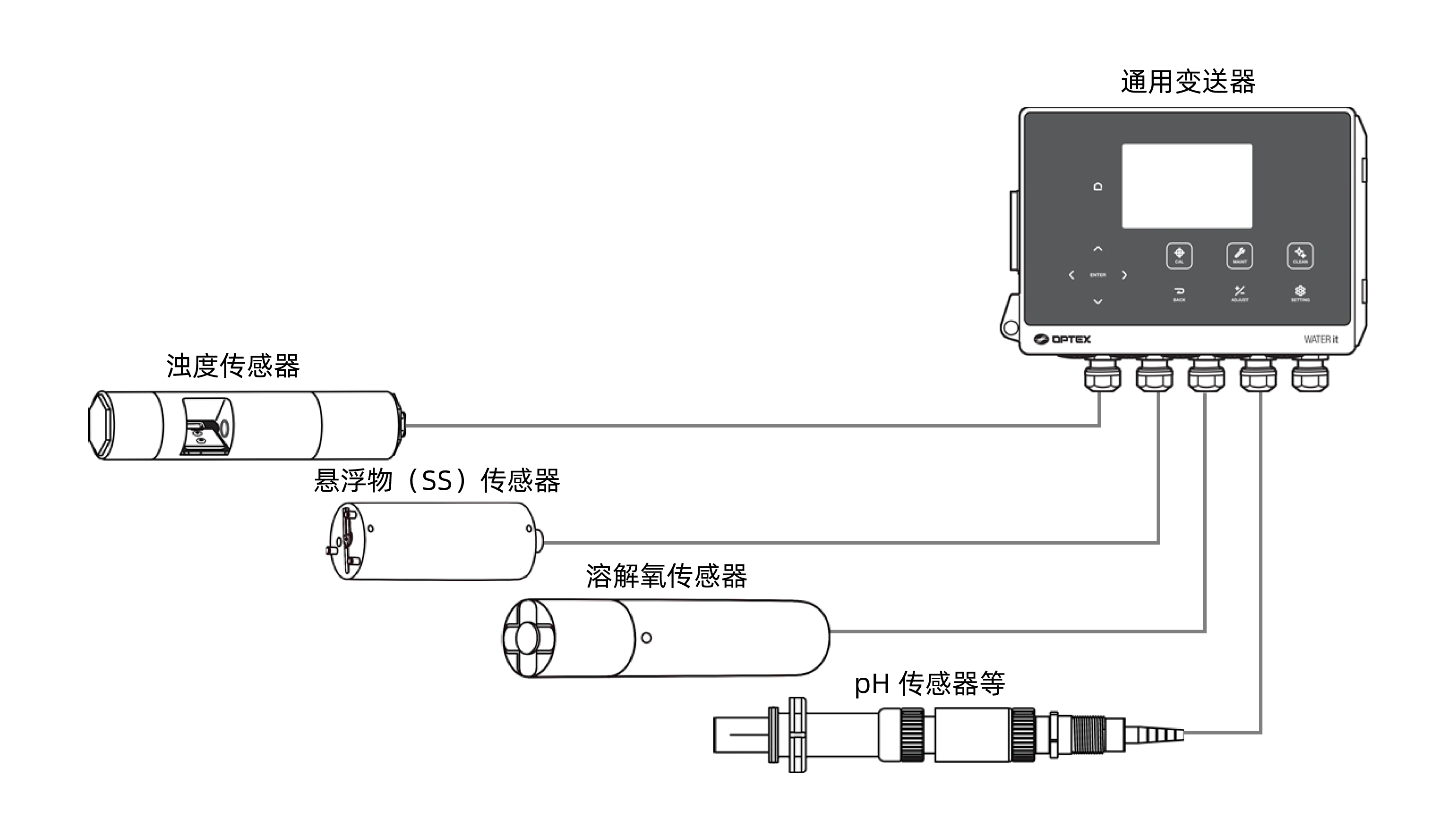

示意图

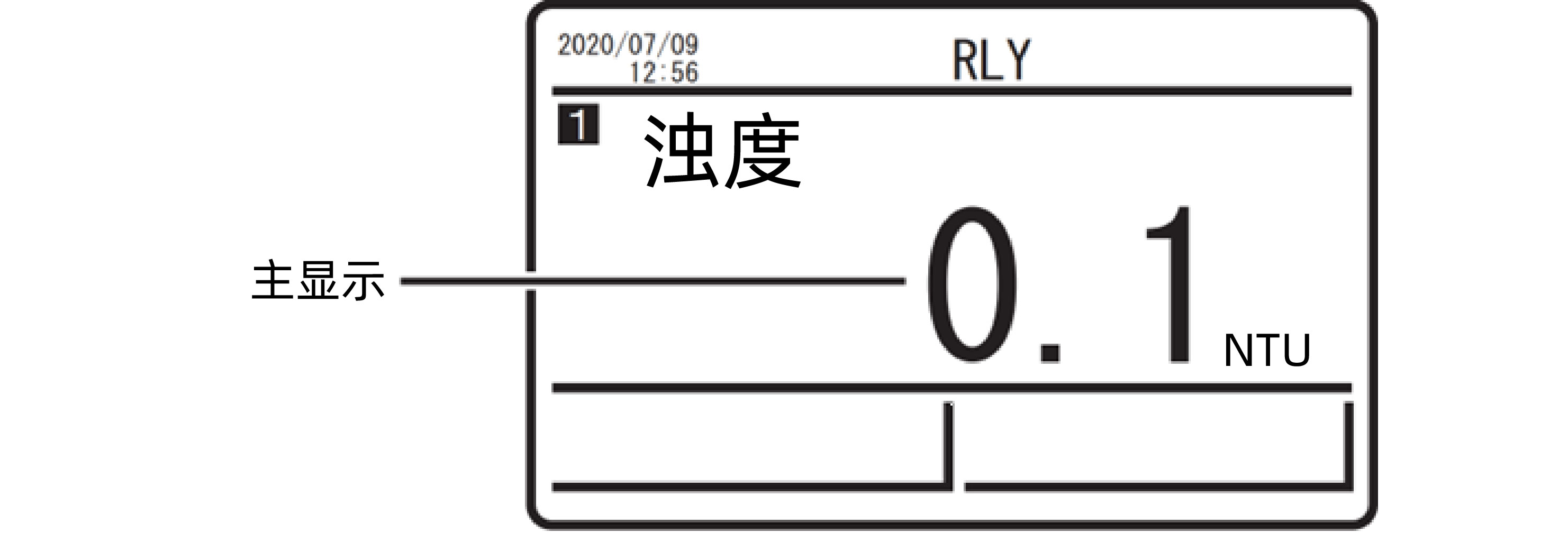

显示项目
可对 SC-U1 显示屏上作为主显示的监测项目进行自定义设置。
规格参数
尺寸数值
| 产品名称 | 浊度传感器 | ||||
|---|---|---|---|---|---|
| 产品型号 | TC-100 | TC-500 | TC-3000 | TC-3000-D | TC-3000SP-D（海水专用款） |
| 测量范围 | 0–100 NTU | 0–500 NTU | 0–3000 NTU | 0–3000 NTU | 0–3000 NTU |
| 分辨率 | — | — | — | 0.0~99.9：0.1 NTU 100~499：1 NTU 500~3000：5 NTU |
0.0~99.9：0.1 NTU 100~499：1 NTU 500~3000：5 NTU |
| 供电电源 | DC 12V±10% | DC 12V±10% | DC 12V±10% | DC 24V±10% | DC 24V±10% |
| 耗电 / 工作电流 | 常规最大 30mA；清洁最大 240mA（不含模拟输出） | 常规最大 30mA；清洁最大 240mA（不含模拟输出） | 常规最大 30mA；清洁最大 240mA（不含模拟输出） | 常规≤15mA；清洗≤130mA | 常规≤15mA；清洗≤130mA |
| 信号输出 | 模拟(4-20mA)信号输出:电阻负荷300Ω(最大) 4mA:0NTU 20mA:100NTU(TC-100)、500NTU(TC-500)、3000NTU(TC-3000)自检测输出:集电极开路输出(12VDC20mA最大) |
模拟(4-20mA)信号输出:电阻负荷300Ω(最大) 4mA:0NTU 20mA:100NTU(TC-100)、500NTU(TC-500)、3000NTU(TC-3000)自检测输出:集电极开路输出(12VDC20mA最大) |
模拟(4-20mA)信号输出:电阻负荷300Ω(最大) 4mA:0NTU 20mA:100NTU(TC-100)、500NTU(TC-500)、3000NTU(TC-3000)自检测输出:集电极开路输出(12VDC20mA最大) |
MODBUS（RTU/ASCII）通讯 | MODBUS（RTU/ASCII）通讯 |
| 输入接口 | 校准信号输入 | ||||
| 清洗结构 | 双面雨刮清洗装置 | ||||
| 清洗间隔 | 电源接通后立即清洗，之后每 30 分钟 1 次 | 电源接通后立即清洗，之后每 10 分钟 1 次 | 电源接通后立即清洗，之后每 10 分钟 1 次 | 出厂默认清洗间隔：30 分钟（自动清洗） 参数设置范围：可在 10 分钟～1440 分钟 之间调节，调节步长为10 分钟；也可设置为OFF（关闭自动清洗功能） |
出厂默认清洗间隔：30 分钟（自动清洗） 参数设置范围：可在 10 分钟～1440 分钟 之间调节，调节步长为10 分钟；也可设置为OFF（关闭自动清洗功能） |
| 工作温度 | 0～40℃（无结冰） | ||||
| 主体材质 | SUS316L、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS316L、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS316L、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS316L、蓝宝石玻璃、氟橡胶、EPDM、POM | SUS329J4L、蓝宝石玻璃、氟橡胶、EPDM、POM |
| 外形尺寸 | Φ32×163mm（不含悬挂附件） | ||||
| 整机重量 | 约 930g | ||||
| 防护等级 | IP68，最大水深 2 米（水下型） | ||||
| 标配线缆长度 | 10m | 10m | 10m | 9m | 9m |
* 规格参数和设计如有更改，恕不另行通知。

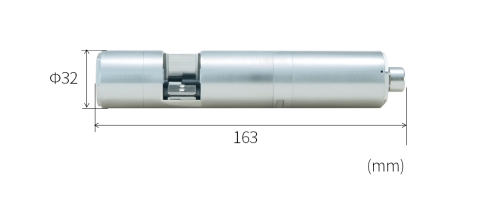

单位（mm）
