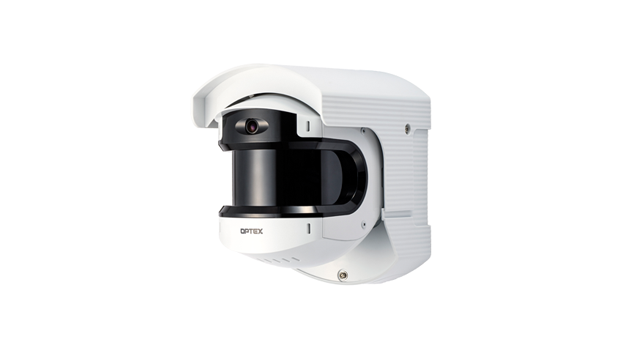

REDSCAN Pro系列
| 产品名称 |
|---|
| RLS-50100V [50 x 100 m] |
| RLS-3060V [30 x 60 m] |
这是一款高精度、高功能的传感器，配备先进的探测性能、长距离的区域覆盖能力以及优异的耐恶劣环境性能。
精准识别目标尺寸、移动速度及与传感器间距离

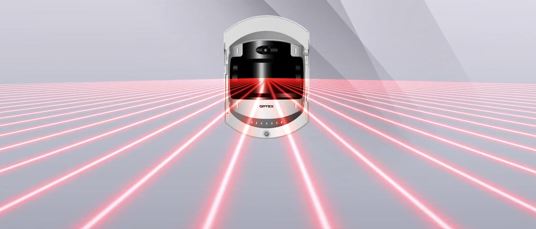

新一代高性能激光扫描传感器
REDSCAN Pro 系列凭借广域探测覆盖，以及支持分区划分、独立参数配置
的区域管理能力，即便在常规方案中需要多台传感器的安防系统，单台设备
即可实现全面覆盖。
设备内置高清摄像头，可对报警事件进行全程记录，同步保存事件日志及报
警前后的影像资料。通过对探测触发原因的快速确认、核验与留存，助力打
造更贴合现场需求的安防运营方案。
兼容 ONVIF 标准
REDSCAN Pro 系列全面兼容 ONVIF 标准，可通过通信协议向 ONVIF 网
络视频设备发送报警输出信号。
设备搭载的摄像头录像画面，亦能通过 ONVIF RTSP 协议，实现与各类管
理软件平台的无缝对接。
兼容通信协议
UDP/TCP/HTTP/HTTPS/IPV4/DNS/DHCP/SNMPv1-v3/NTP/S-Discovery/ONVIF/IEEE 802.1X/IPV6
易安装・高维护性
REDSCAN Pro 系列搭载辅助安装摄像头，助力设备架设与现场步行测试；
摄像头画面可显示激光标线作为视觉指引，大幅简化检测角度的调试操作。

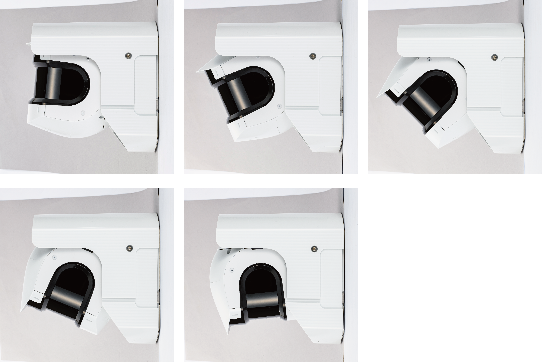

设备机身内置调节支架，无需额外配备固定金具，即可实现上下 - 5°~+95°、
左右 ±5° 角度调节，适配各类安装场景。
同时，传感器支持网页浏览器直连配置，无需安装专用软件，操作便捷高效；
同型号设备（如 RLS-50100V 间）可直接复制并复用配置参数，大幅提升
多设备部署的效率。
动态事件过滤
通过联动警报区与判定区双区域的物体探测结果，智能判定并输出警报信号的功能。
|
方向判別 |
警備員不在時のみの侵入検知 |
|
不審車両の検知 |
トンネル内の侵入検知 |

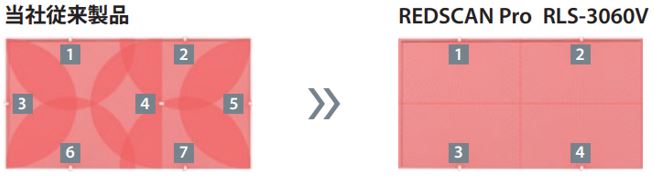

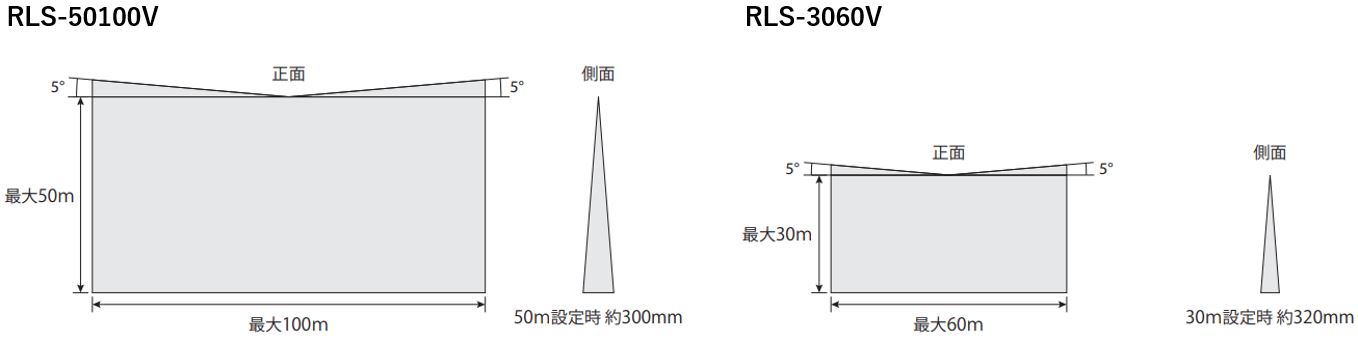

单台覆盖广域范围
采用方形检测区域设计，规划便捷，单台传感器即可实现广域覆盖。相较传
统产品减少设备安装数量，有效降低施工工时与成本。
- 注：检测范围会随目标反射率及尺寸发生变化。

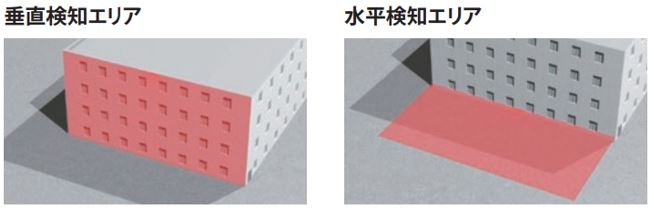

双模式检测区域
可根据安装环境与检测需求，灵活选择垂直、水平两种检测区域模式，适配
多样化应用场景。

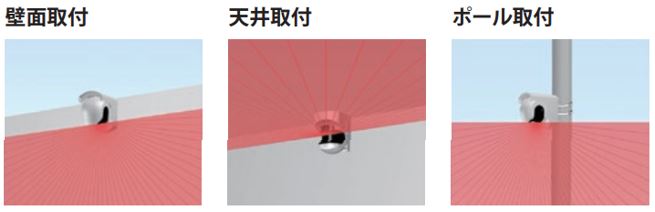

无额外配件 三种安装方式
REDSCAN Pro 系列仅通过传感器本体，即可实现墙面、天花板、立柱三种
安装方式，无需选配额外安装配件，可根据现场安装位置灵活选择。
支持分区划分与独立配置的检测区域设计
检测区域可自由分割，各分区可单独配置专属参数，按需打造适配安装环境与实际运营需求的检测灵敏度及区域尺寸，实现精细化安防管控。

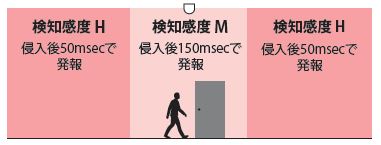

可单独调整特定区域的探测灵敏度
可针对门口、窗户等特定探测区域，单独设置
不同的探测灵敏度等级

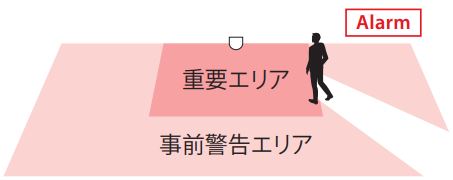

预警区域与警戒区域
可灵活设置两类检测区域

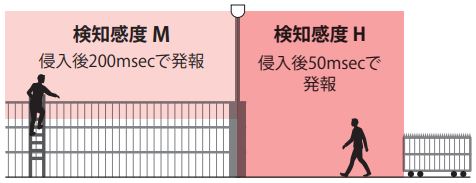

区域高度 / 灵敏度独立可调
可根据奔跑闯入、翻越围栏等不同入侵风险场
景，灵活适配设置
减少误检・降低误报
自动区域校准
搭载自动区域校准功能，可根据地面凹凸等
地形变化，自动适配调整检测区域；即便在
落叶堆积、积雪覆盖等地表随季节变化的环
境中，也能稳定适配，有效规避环境因素引
发的误检。
适配多小动物穿行环境
搭载小动物豁免功能，可屏蔽地面移动的小
动物引发的误检，有效减少猫狗等小动物造
成的报警误报。
若现场需要提升地面附近的探测灵敏度，可
手动关闭该功能。
无惧恶劣天气的耐环境性能
可有效降低雾、雪等严苛环境下的设备误触
发，搭配专属调节功能实现均衡探测，大幅
减少雾天误报警；遇浓雾、降雪天气时，开
启该功能即可显著降低误报次数。

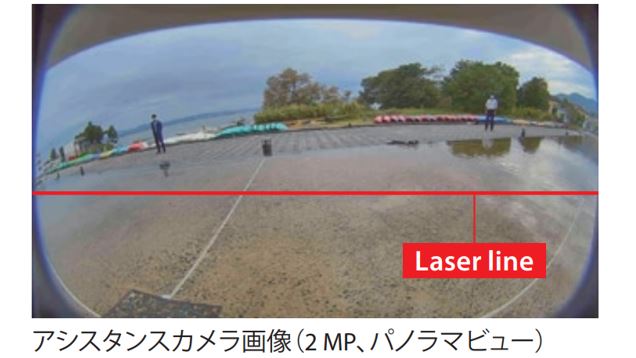

测区域可视化
辅助摄像头拍摄画面中，将显示作为调节参考
的激光标线，轻松完成设备角度校准。

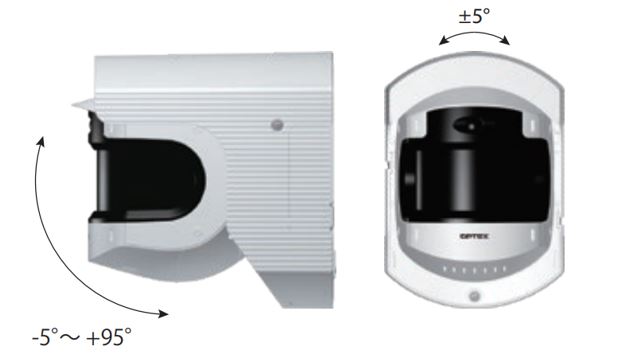

高自由度角度调节
传感器本体支持上下-5°~+95°、左右±5°大范围
角度调节。

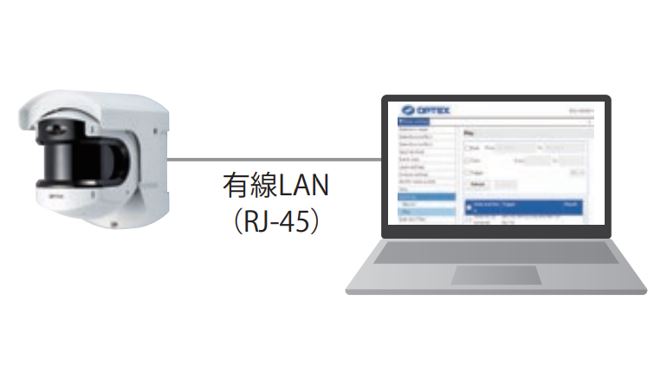

网页浏览器直连配置
所有参数配置均可通过网页浏览器完成，无需安装专用软件。
探测触发原因的确认、核验与记录

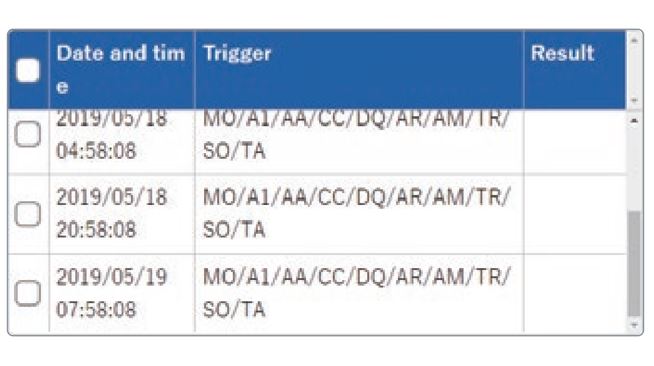

事件日志功能
传感器触发报警时，将自动记录探测日志。

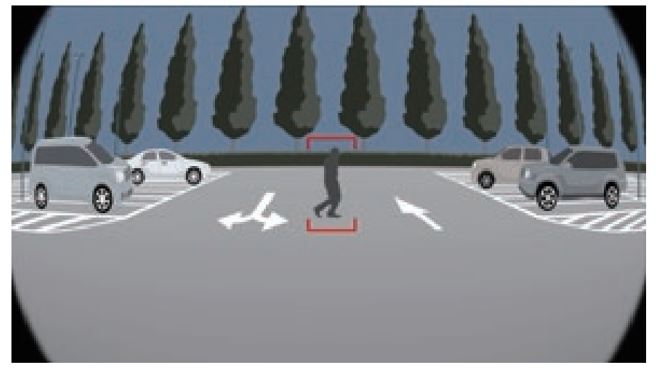

辅助摄像头记录功能
传感器触发报警前后的现场状况，将由内置摄
像头自动拍摄并保存记录。

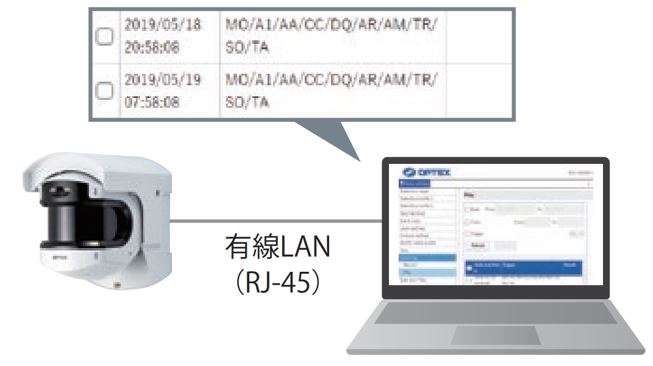

大容量存储
传感器触发报警前后的探测数据及摄像头影像，
均可存储于传感器本体，最大支持记录 500 条
事件。
应用场景

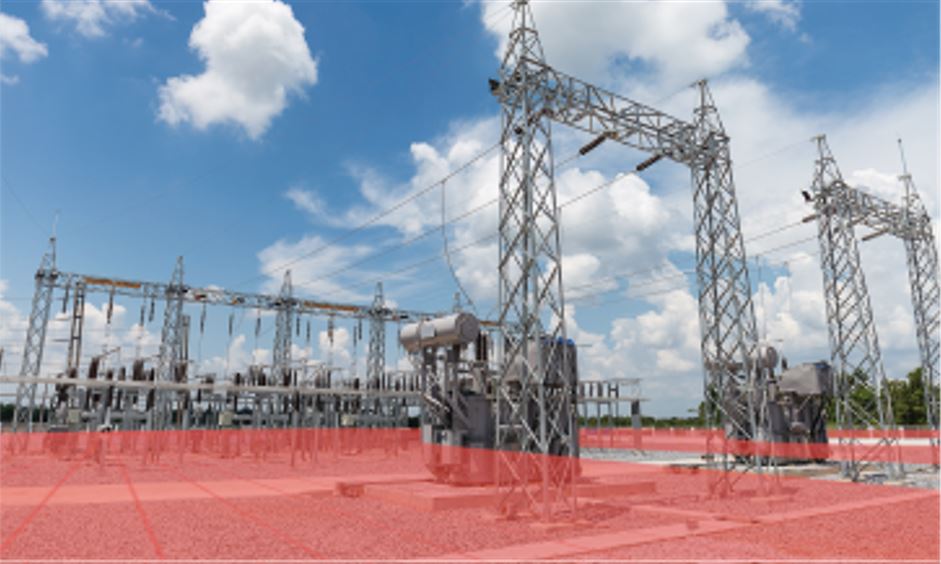

变电所、能源相关设施

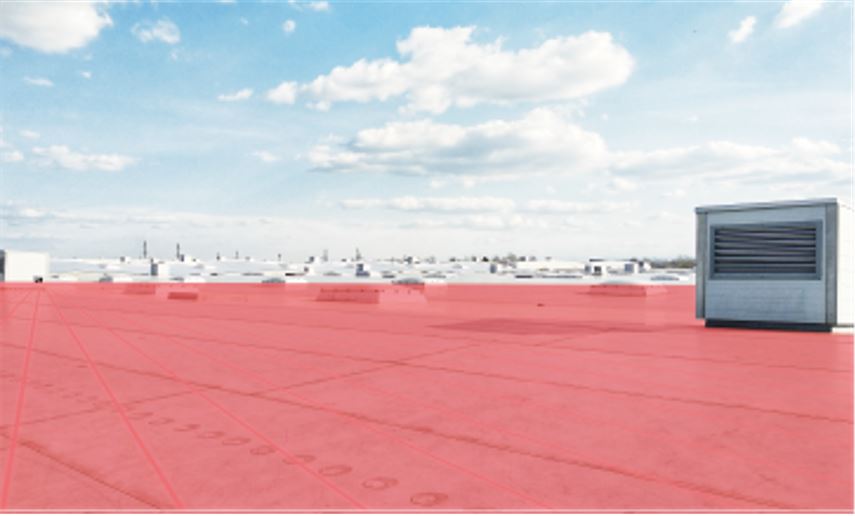

楼宇屋顶安防

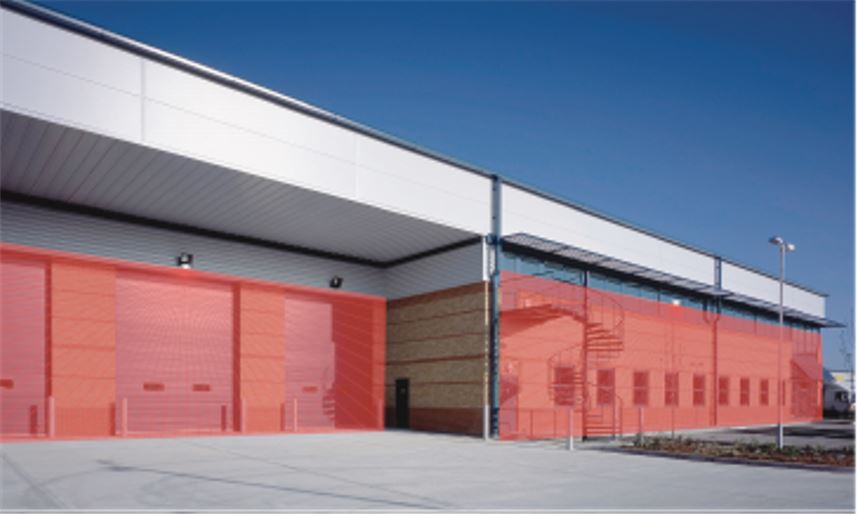

大型仓库、配送中心

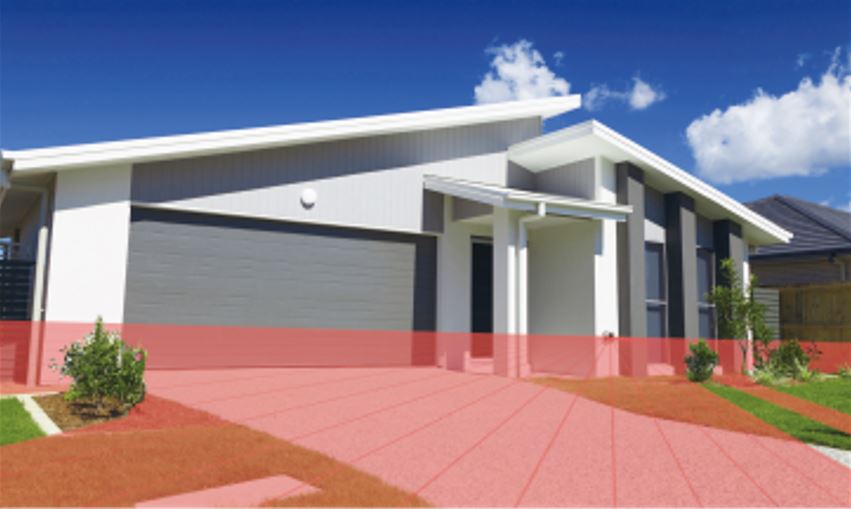

商业设施、住宅小区
其他推荐安装场所
临港设施、监狱、净水厂、美术馆・博物馆、道馆寺院 等

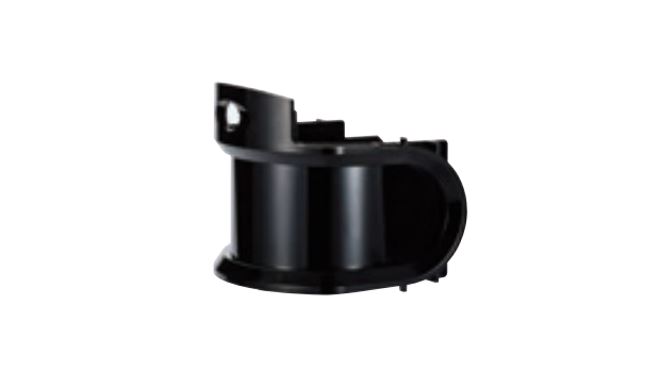

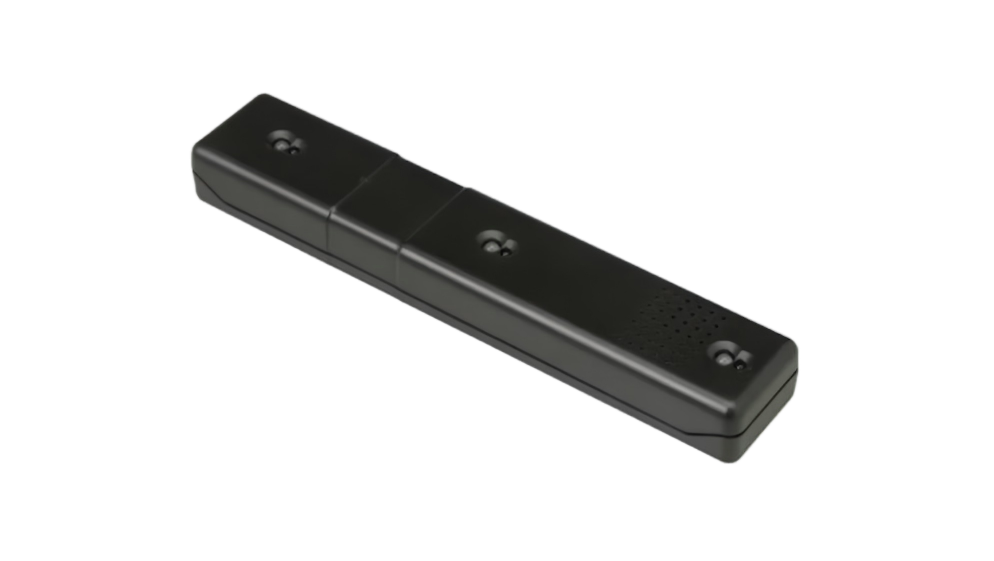

选配件
探测模式
规格参数

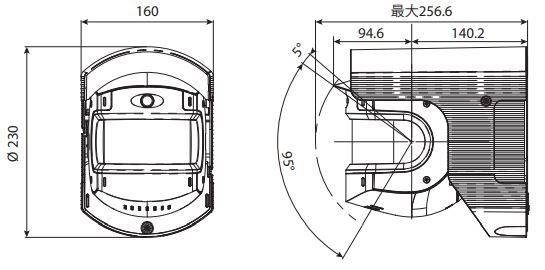

尺寸数值
※探测范围会根据被测目标的反射率及尺寸发生变化，敬请知悉。
| 型号 | RLS-50100V | RLS-3060V |
|---|---|---|
| 安装位置 | 室内/室外 | |
| 探测方式 | 激光扫描 | |
| 激光保护等级 | 一级 | |
| 电源输入 | 19.2 - 30 VDC, PoE+ (IEEE 802.3at compliant) | |
| 耗电 | 500 mA max. (24 VDC), 12 W max. (PoE+) | |
| 带加热器：1.25 A max. (24 VDC), 25.5 W max. (PoE+) | ||
| 安装方式 | 吸顶安装、墙装、柱装 | |
| 探测区域 | 50 x 100 m, 190° | 30 x 60 m, 190° |
| 探测范围 | 反射率为10%时，半径为1至50米 | 反射率为10%时，半径为1至30米 |
| 检测分辨率/响应时间 | 0.125°/100毫秒 - 15分钟 | 0.25°/100毫秒 - 15分钟 |
| 安装高度（垂直模式） | 室内：2米或更高 室外：4米或更高（推荐） | |
| 通信端口 | 以太网RJ - 45 10BASE - T/100BASE - TX（自动协商） | |
| 协议 | UDP / TCP / HTTP / HTTPS / IPV4 / DNS / DHCP / SNMPv1 - v3 / NTP / WS - Discovery / ONVIF | |
| 输出 | 6个输出，28 VDC 0.2 A最大常开/常闭可选 | |
| 输入 | 1个非电压触点输入 | |
| 报警周期 | 约2秒延时定时器 | |
| 工作温度 | -20°C to 60°C | |
| 带加热器：-40°C to 60°C | ||
| 尺寸重量 | 230 x 160 x 257 mm max, 2.6 kg | |
| IP等级 | 激光主体IP66，底座装置IP56 | |
＊规格参数和设计如有更改，恕不另行通知。
单位（mm）
