RLS-2020 系列
| 产品名称 |
|---|
| RLS-2020S |

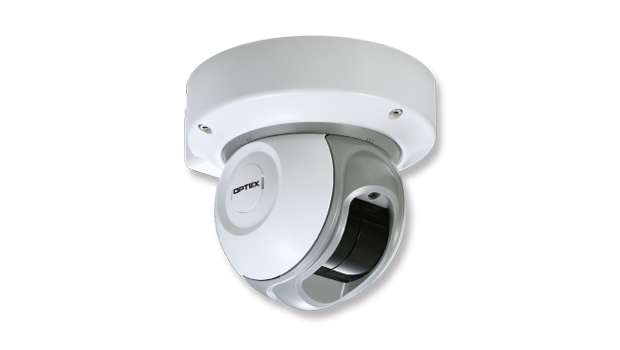

REDSCAN mini RLS-2020S 为支持 IP/PoE 供电的激光扫描探测器，可提供 20×20 米垂直或水平探测区域。设备构筑隐形激光防护墙，精准识别各类越界入侵，全面守护资产、设备、墙体与天花板。机身紧凑美观、部署灵活，安装简便，可适配多种现场方案。
产品搭载专属 REDWALL 事件编码，已兼容多款主流视频管理系统（VMS），可直接触发联动事件；同时支持 HTTP/HTTPS、SNMP 等多种网络协议，可与 VMS、PSIM 平台无缝集成。设备不受光照条件影响，作为可靠触发单元，有效强化视频监控与各类安防系统的防护能力。
RLS-2020S 支持室内外两用。室内场景下，可开启高分辨率模式，实现微小物体检测；也可启用室内抛射物检测模式，对闯入管控区域的抛投目标进行有效识别。
特点
- 探测范围达 20m×20m，覆盖角度 95°
- 支持垂直、水平两种探测模式
- 搭载多角度可调外壳结构（M.A.S.S.），安装部署更灵活
- 采用专属探测算法，识别精准、性能稳定
- 具备区域自动设置功能，调试高效便捷
- 支持高级区域自定义设置，满足多样化防护需求
- IP 连接模式下，可实现 4 个探测区域的独立调节
- 模拟连接模式下，支持 3 路可自定义分配的输出接口
- 兼容多种网络协议，系统集成能力出众
- 支持防转动、防遮挡、污垢检测、故障报警、防拆、环境屏蔽（DQ）等多种可选输出
- 支持以太网供电（PoE），布线简洁、部署省心
- 外壳支持自主喷漆，可完美融入各类场景环境
- 搭载环境屏蔽电路（D.Q.），有效减少环境干扰导致的误报
- 支持区域选择功能，防护管控更精准
- 搭载 REDWALL 事件编码，可无缝对接外部设备与应用系统
- 室内高分辨率模式
- 室内抛射物检测模式
- 探测范围扩展模式（需固件 3.0 及以上版本）
应用场景
博物馆艺术品防护
受控区域防护
仓库室外墙体防护
公共设施/仓库/机房
数据中心天花板防护
商业设施办公室
动画：应用示例
|
室内天花板保护 |
玻璃墙保护 |
|
屋顶保护 |
天窗保护 |
动画：如何安装 RLS-2020
|
1.选择安装类型 |
2.更改组装选项 |
|
3.安装 |
4.激光区域确认 |
动画：如何使用 REDSCAN MANAGER ADVANCED
|
安装与网络设置 |
检测设置 |
|
检测设置 |
管理器设置 |

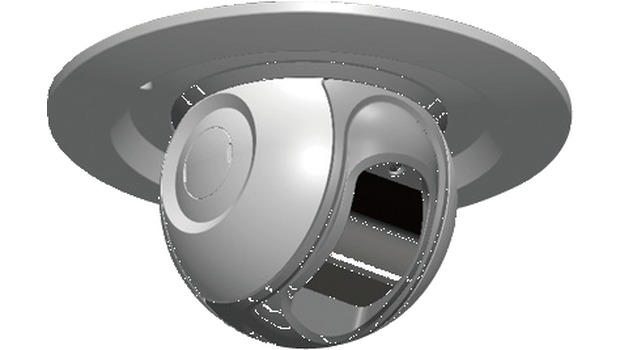

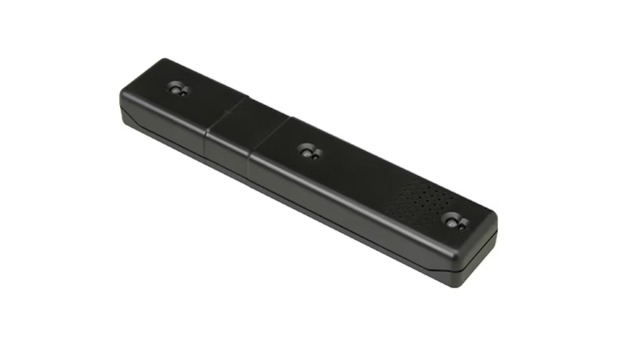

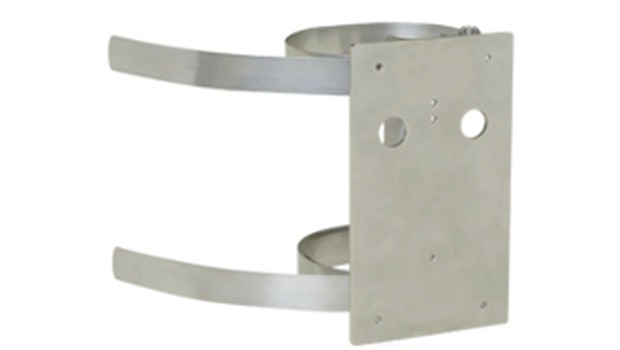

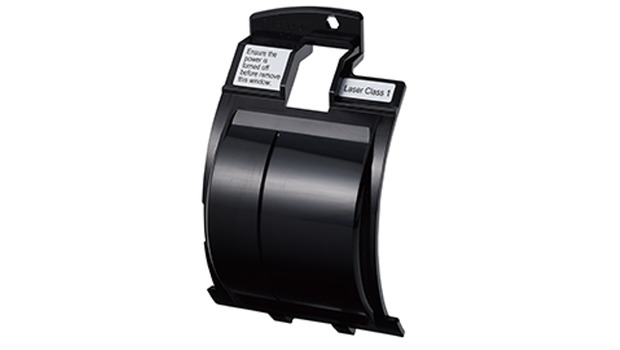

选配件

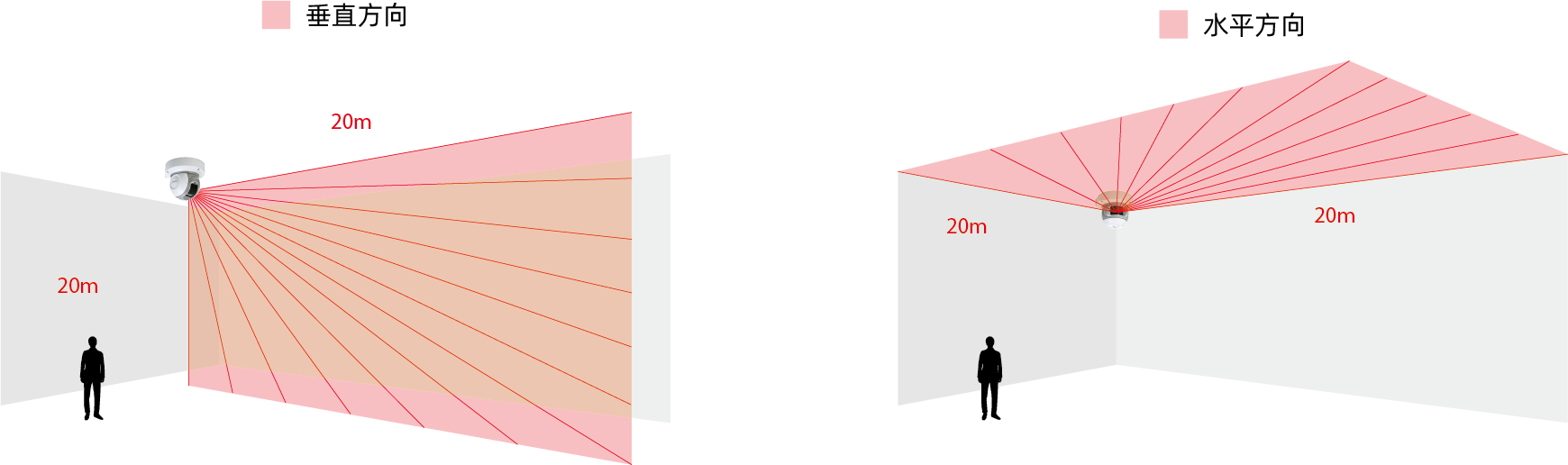

探测模式
规格参数

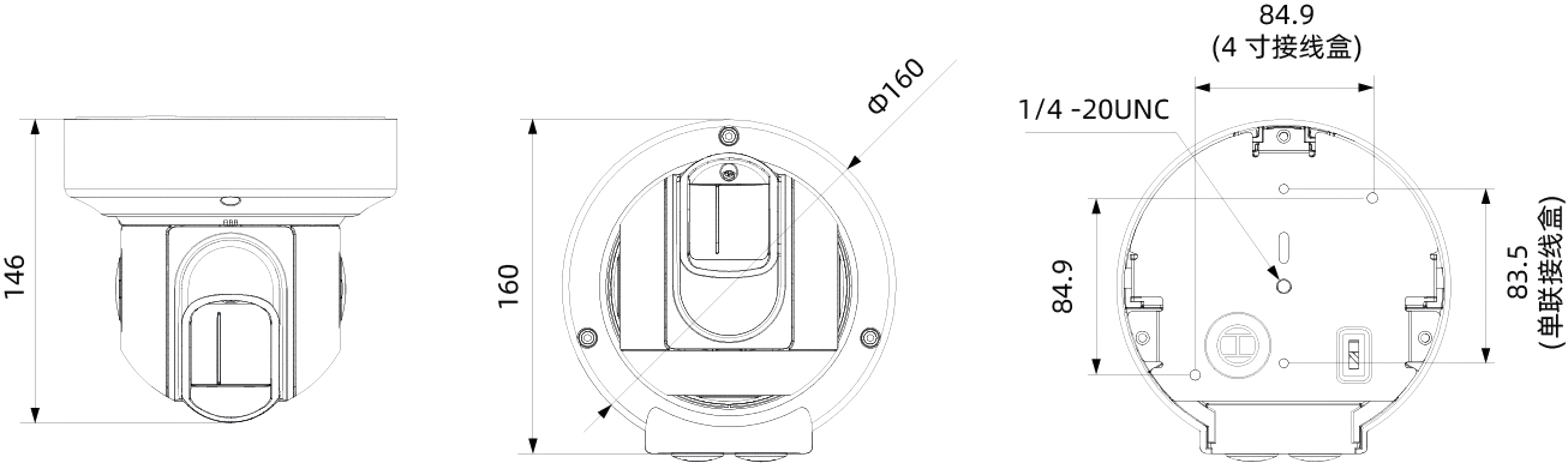

尺寸数值

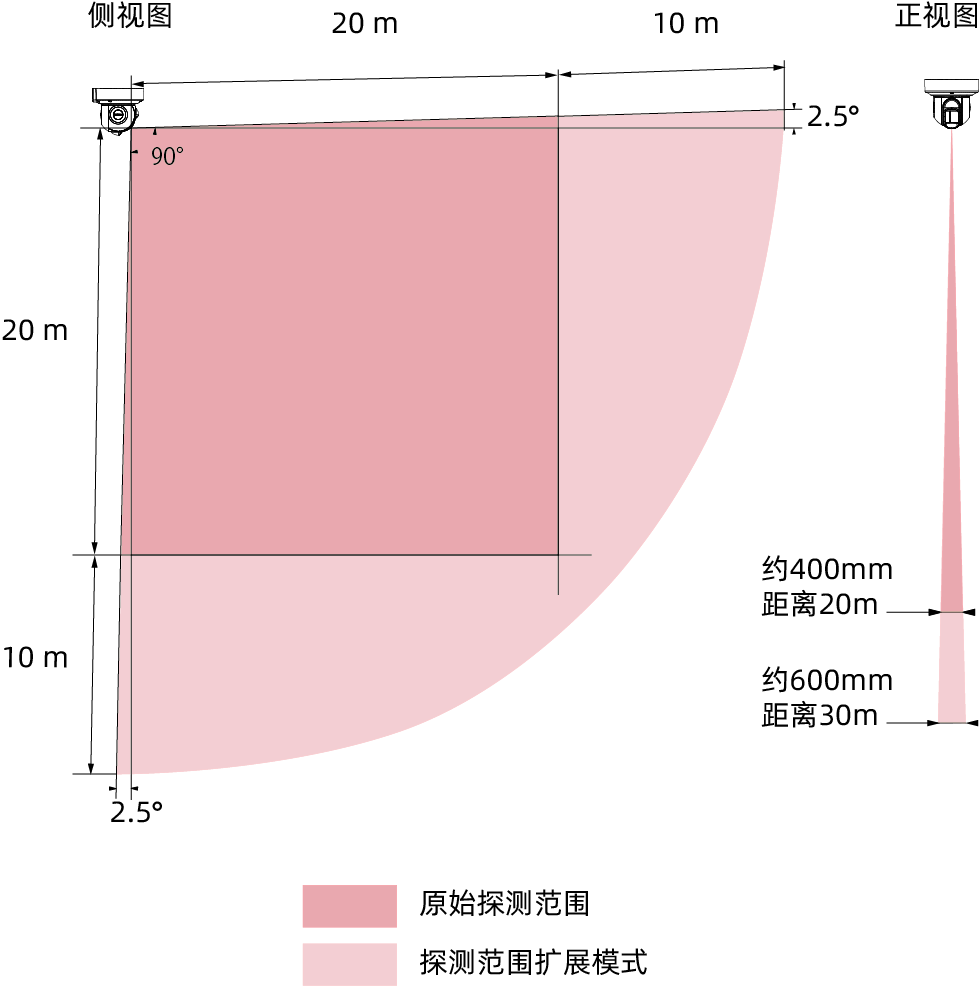

RLS-2020S（原始检测范围与检测范围扩展模式)
| 型号 | RLS-2020S |
|---|---|
| 安装地点 | 室内 / 室外 |
| 探测方式 | 红外激光扫描 |
| 激光防护等级 | 1 类 |
| 电源输入 | 10.5-30 VDC，PoE（符合 IEEE 802.3af/at 标准） |
| 工作电流 | 最大 500 mA（12 VDC），最大 250 mA（24 VDC），最大 6 W（PoE） |
| 安装方式 | 吸顶安装、墙面安装、三脚架安装；可选立杆安装、嵌入式安装 |
| 探测区域 | 20 × 20 m，95° |
| 探测范围 | 10% 反射率条件下，探测半径 1 至 21 m |
| 探测分辨率 / 响应时间 | 0.25 度 / 25 ms 至 1 分钟内 0.125 度 / 100 ms 至 1 分钟内（室内高分辨率模式） |
| 安装高度（垂直模式） | 室内：2 m（6.7 ft）及以上 室外：4 m（13 ft）及以上（推荐） |
| 通信端口 | 以太网 RJ-45，10BASE-T/100BASE-TX（自动协商） |
| 协议 | TCP/IP、UDP/IP、DHCP、DNS、HTTP、HTTPS、FTP、SNMPv1/v2c/v3、ICMP、ARP |
| 输出 | 3 路输出，28 VDC 0.2 A（最大值），常开 / 常闭可选 （可从总报警、分区报警、故障、防拆、DQ 中选择 3 路） |
| 输入 | 1 路无电压触点输入 |
| 警报周期 | 约 2 秒延时定时器 |
| 工作温度 | -40℃至 60℃ |
| IP 防护等级 | IP66 |
| 尺寸（高 × 宽 × 深） | 146 × 160 × 160 mm |
| 重量 | 1.0 kg |
＊ 规格参数和设计如有更改，恕不另行通知。
单位（mm）
