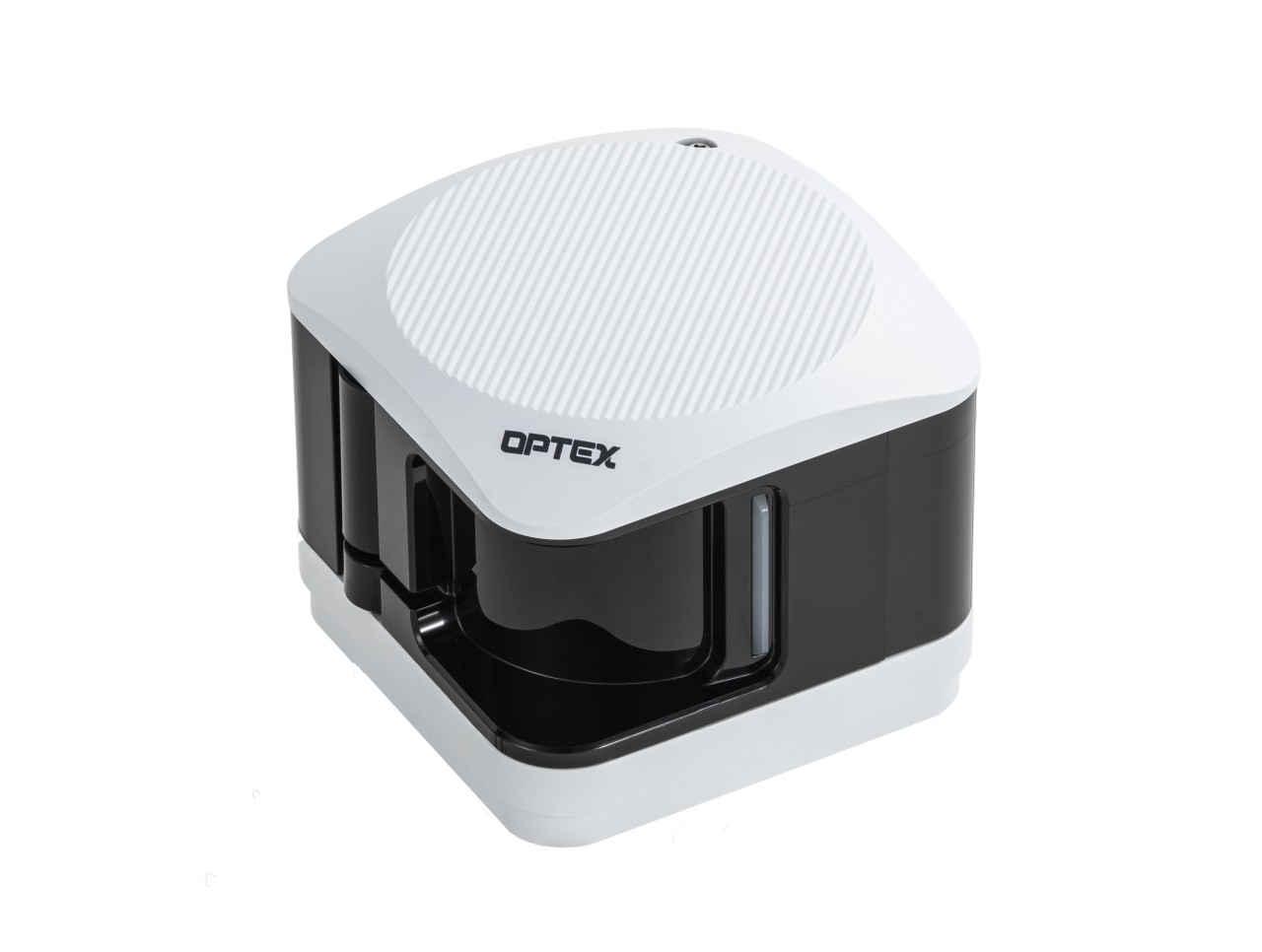

REDSCAN Lite
| 产品名称 |
|---|
| RLS-1010L [10 x 10 m] |
本产品是一款搭载2D LiDAR技术、为室内入侵探测打造的高性能传感器。通过最大程度简化安装与调试流程，可大幅降低故障排查相关的安装成本及维护成本。
Redscan Lite是一款高性能激光扫描传感器，可精准识别物体的尺寸、与传感器间的距离及移动速度。
在标准模式下，单台传感器即可覆盖10×10米的探测区域，为室内构建高可靠性的入侵探测系统。
专为Redscan Lite研发的[自动区域校正]、[探测区域可视化]等创新功能，大幅优化了设备的安装调试流程。
安装辅助功能

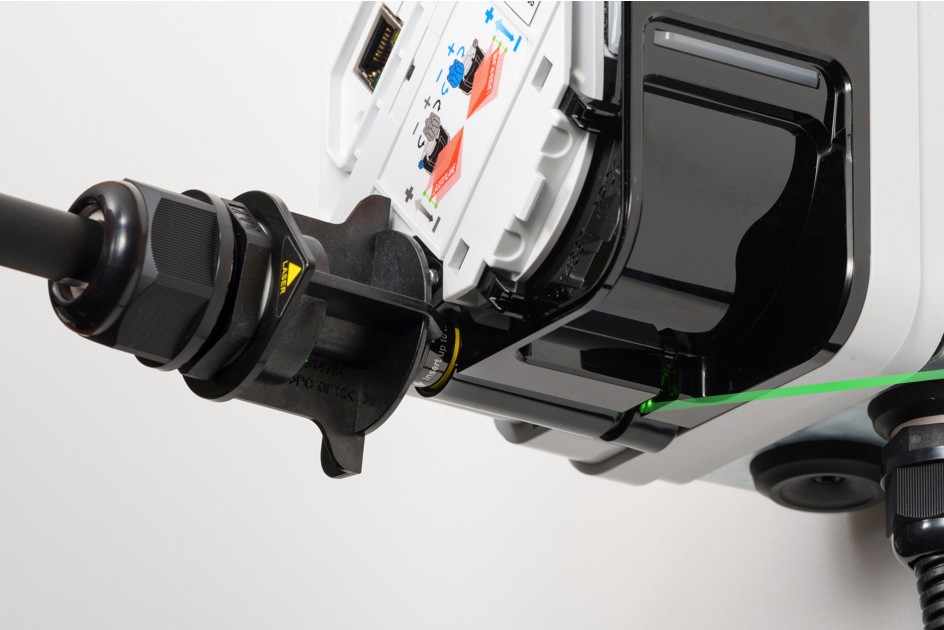

探测区域可视化

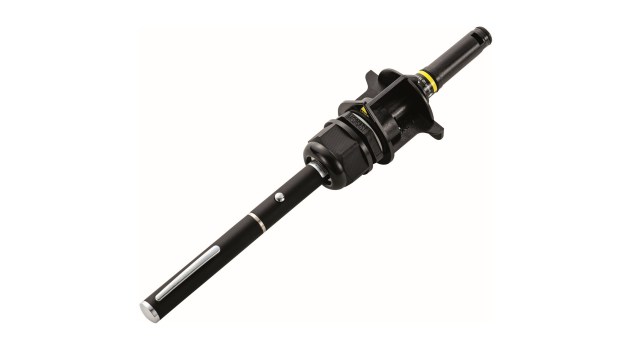

搭配选配件 RLS-LAT，即可通过市售激光笔将红外线激光的探测区域可视化。 该功能无需电源即可完成探测区域确认，受施工场地现场条件的影响极小。

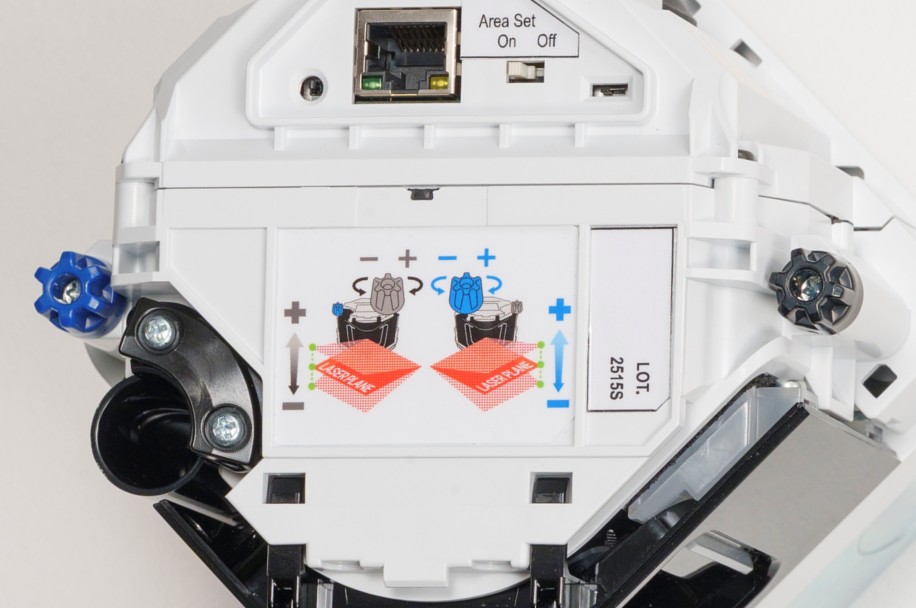

激光角度调节机构
激光照射角度调节同样无需电源，仅旋转侧面旋钮，即可实现 ±3° 的角度调节。

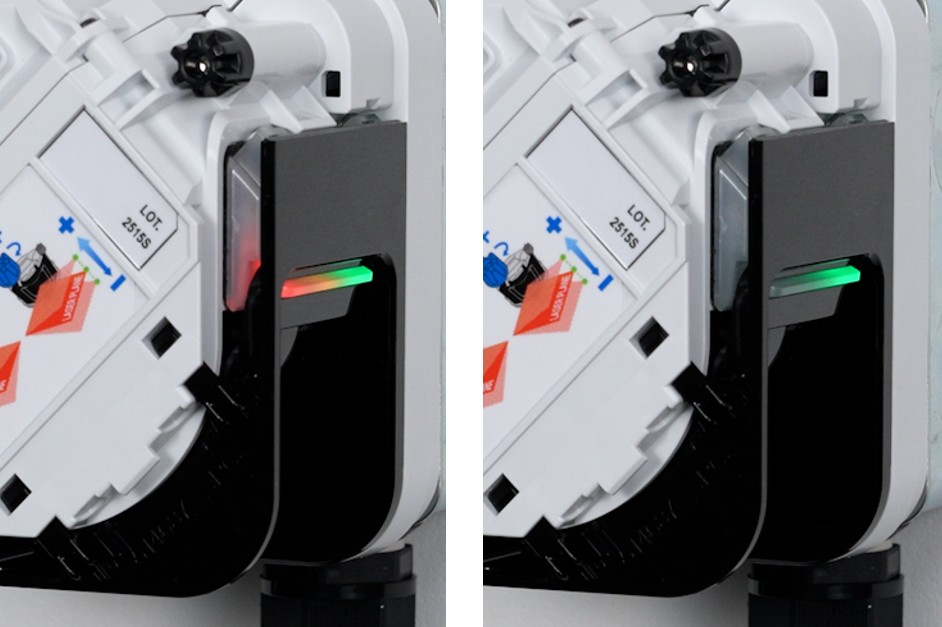

自动区域校正
设备通电后将自动调节探测区域，同时对穿透围栏外的激光进行校正处理。

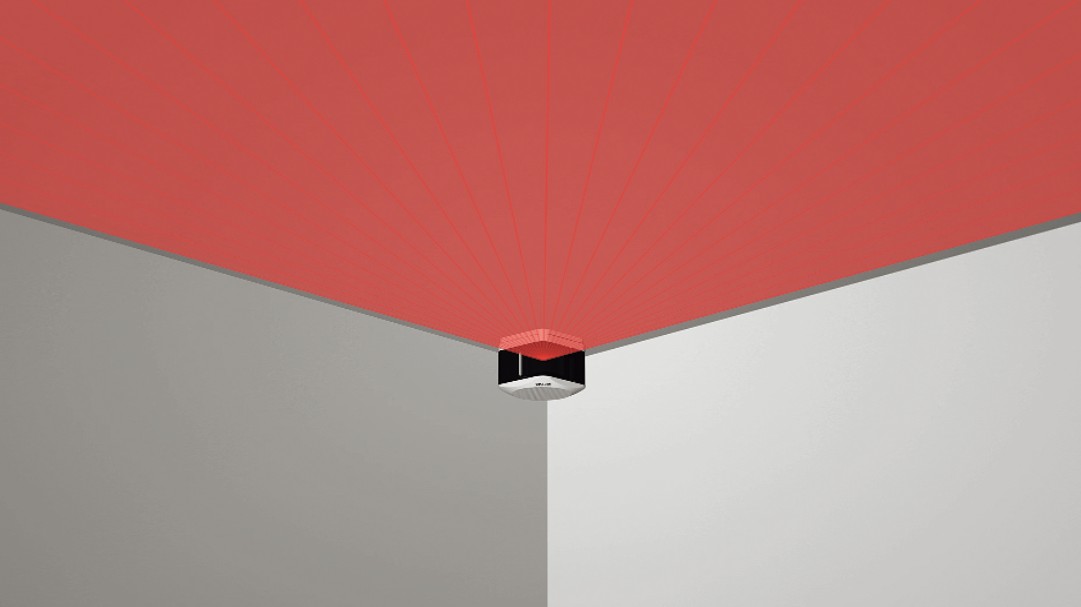

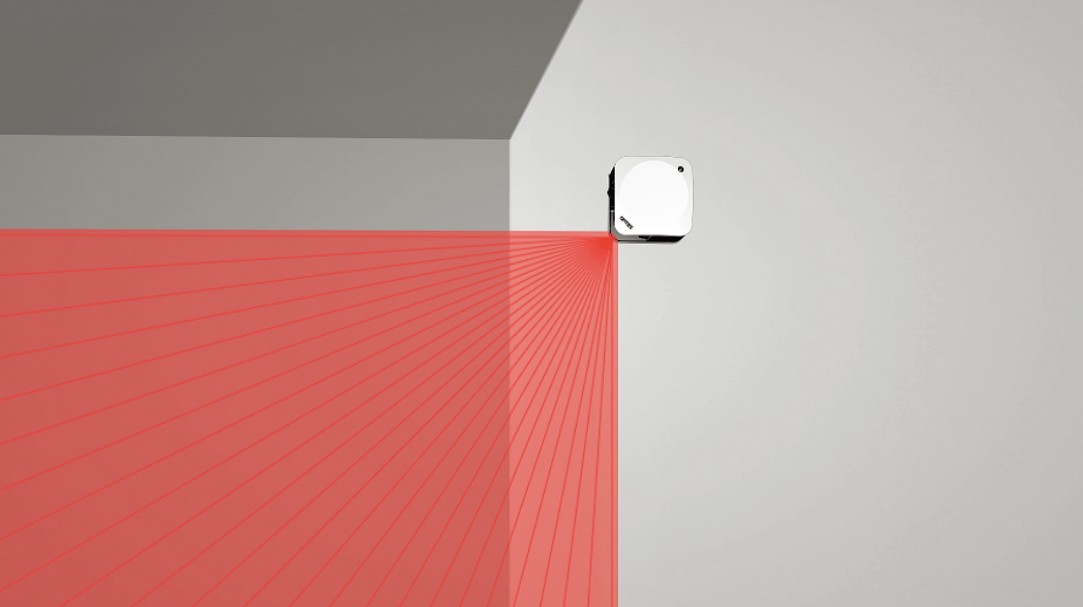

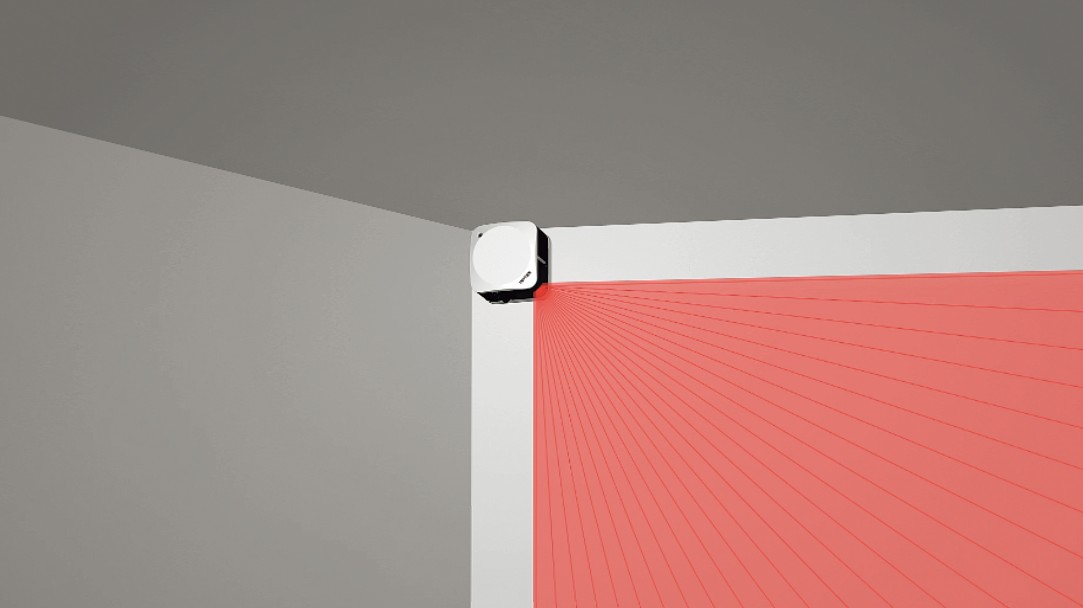

安装方式

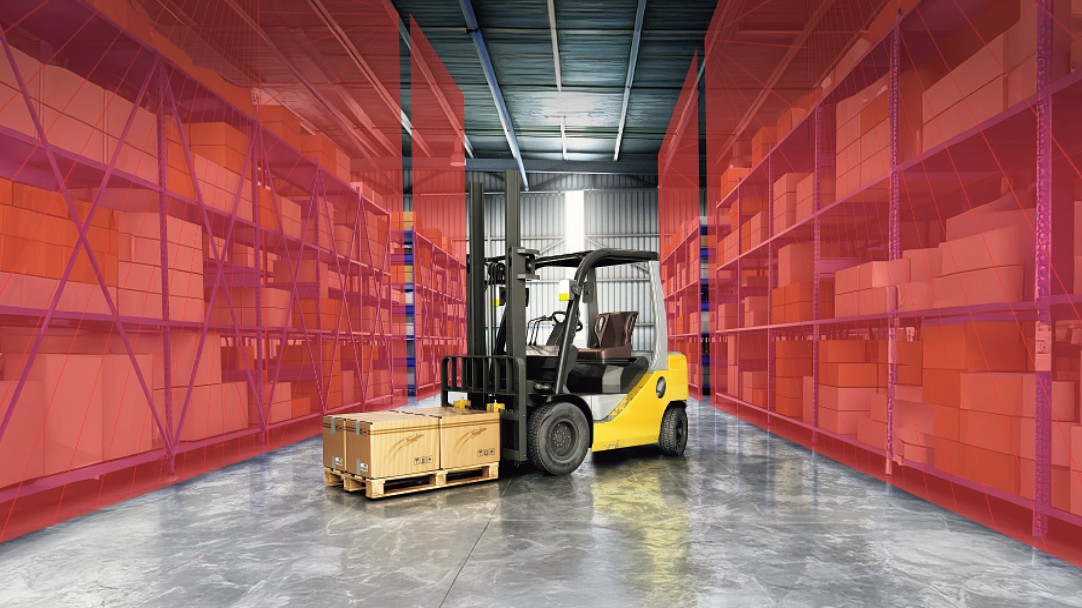

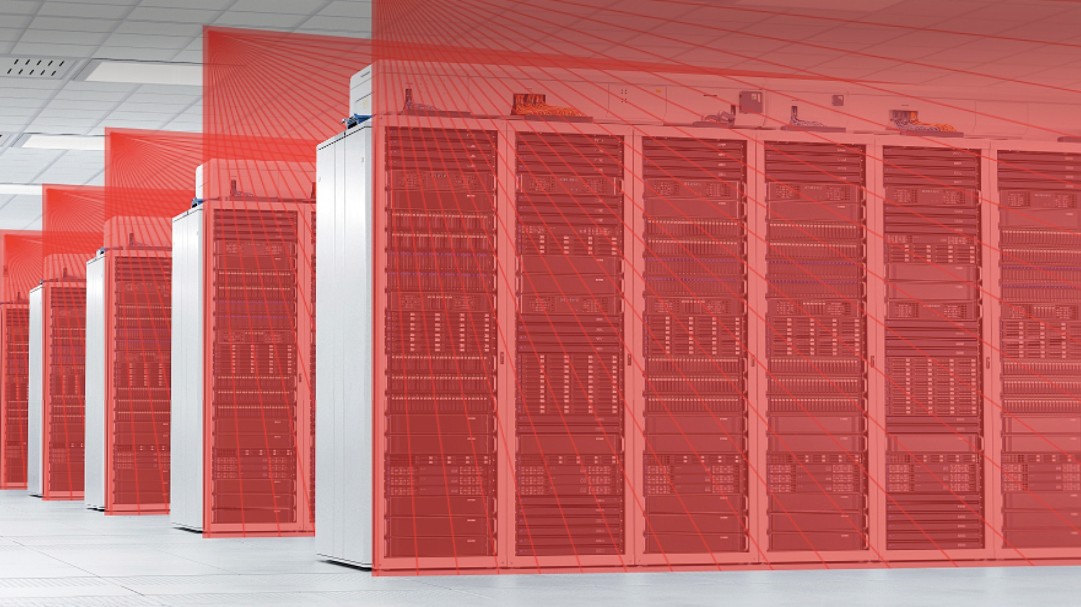

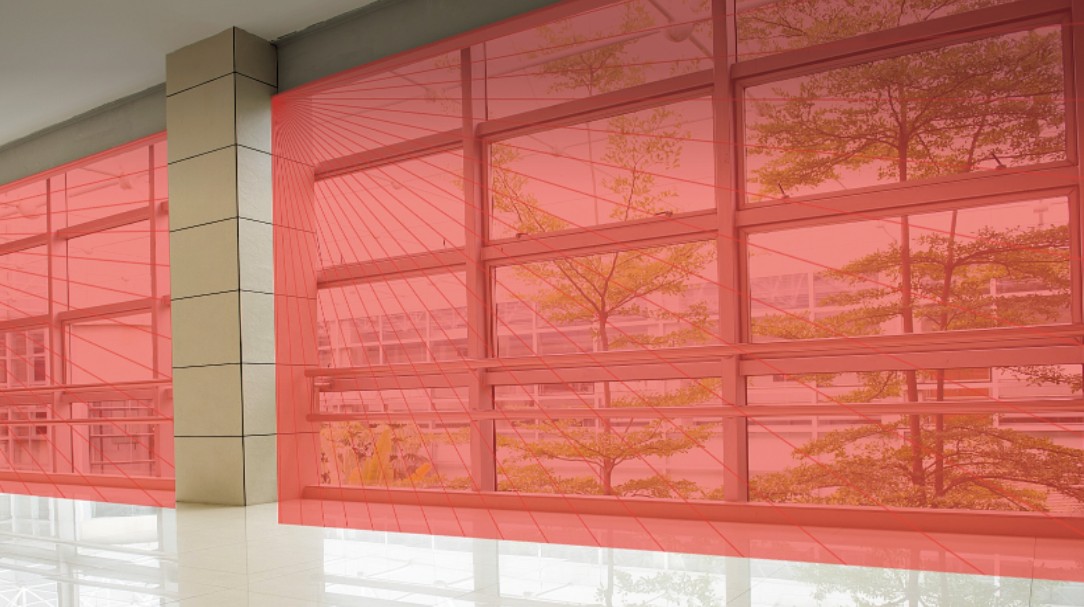

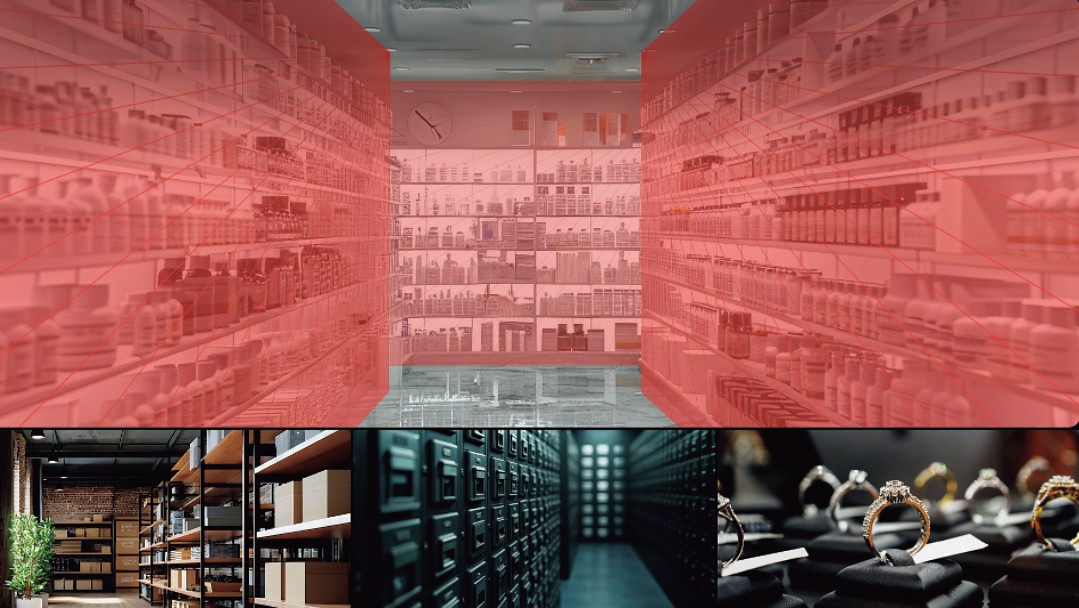

应用场景
其他特点

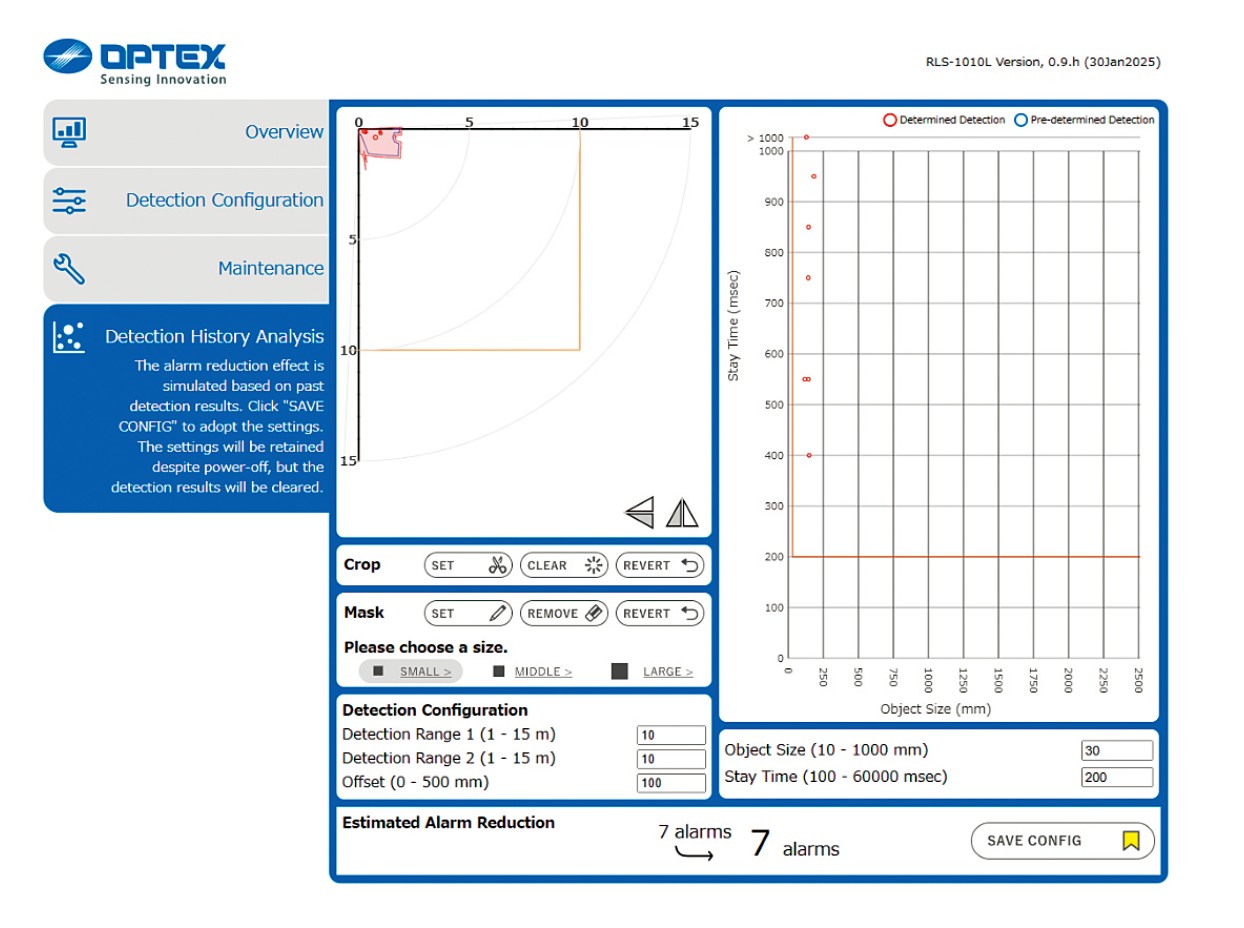

探测历史分析
通过专属设计的维护界面，可基于报
警记录进行直观的参数调整。
- 探测历史分析示意图
- 无电脑调试
- LED 状态指示灯
- A 向安装板

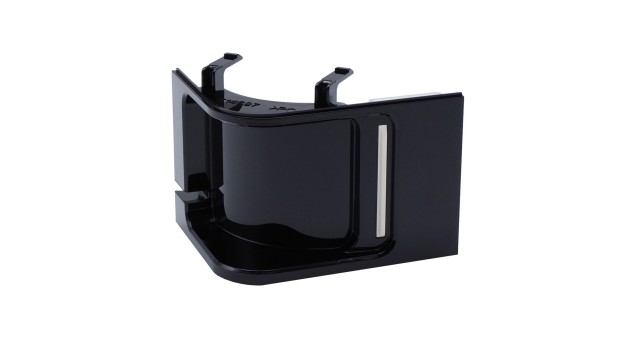

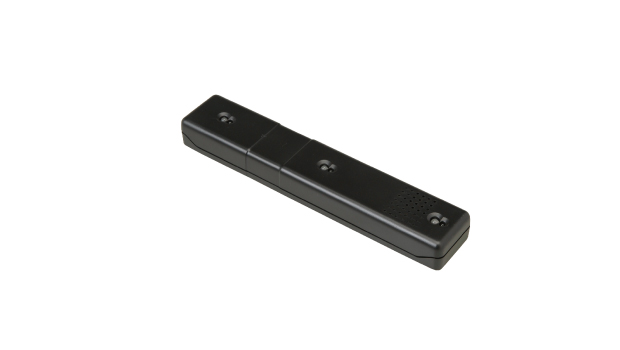

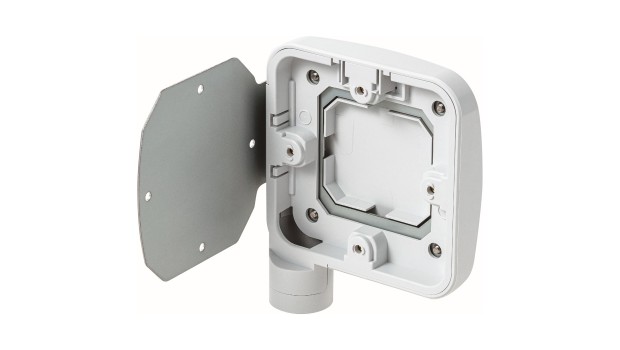

选配件

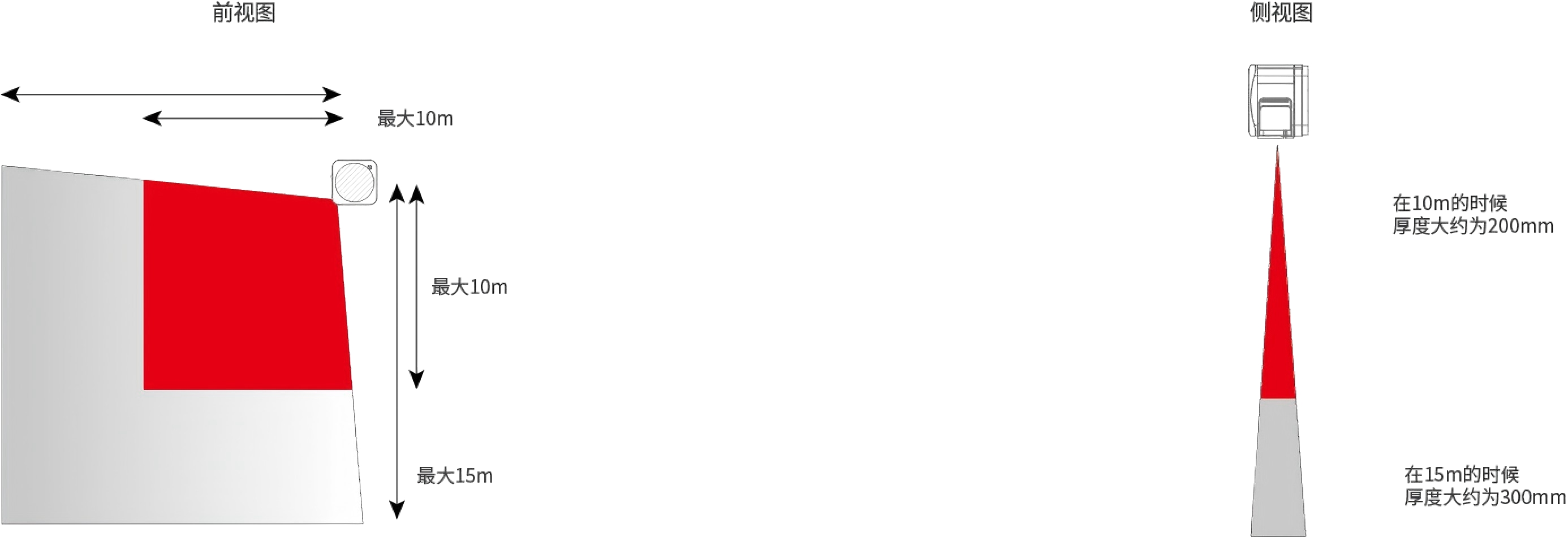

探测模式
规格参数

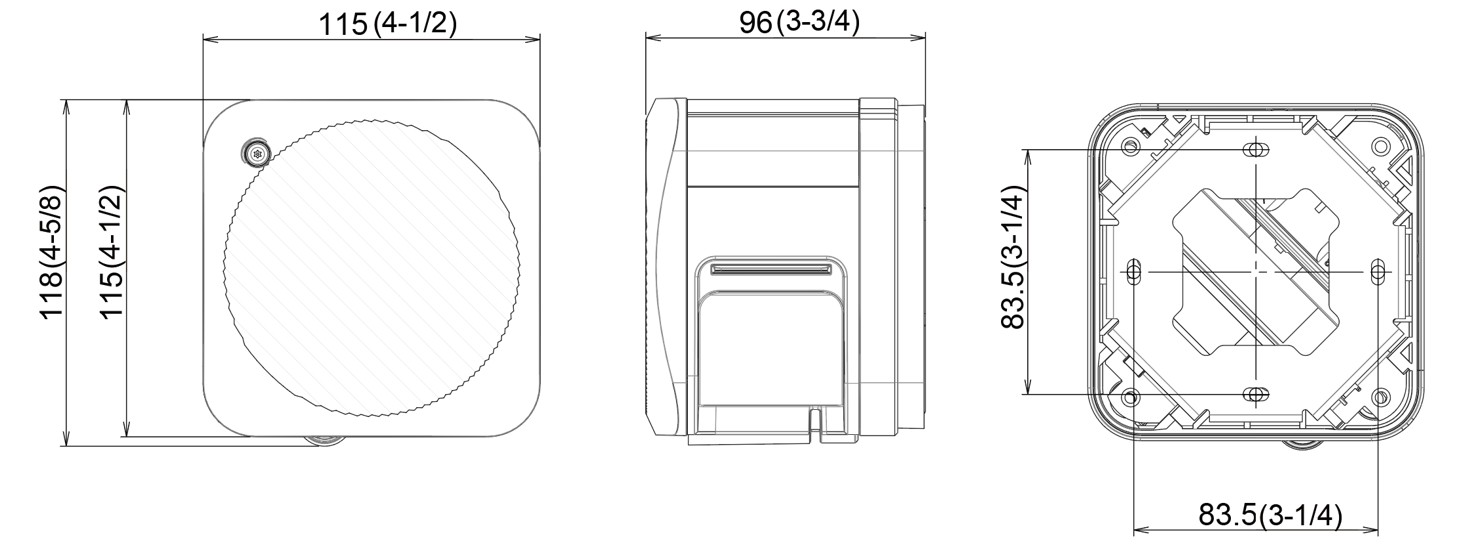

尺寸数值
※探测范围会根据被测目标的反射率及尺寸发生变化，敬请知悉。
| 型号 | RLS-1010L | |
|---|---|---|
| 安装场所 | 室内 | |
| 探测方式 | TOF | |
| 激光防护等级 | 1 类 | |
| 电源输入 | 10.5–30 VDC PoE（符合 IEEE 802.3af 标准） | |
| 消耗电流 | 最大 500 mA（12 VDC） | |
| 最大 250 mA（24 VDC） | ||
| 最大 6 W（PoE） | ||
| 安装方式 | 天花板安装、墙面安装 | |
| 探测区域 | 10×10 m，95° | |
| 探测距离 | 反射率 10% 时，半径 1–15 m | |
| 探测分辨率 / 响应时间 | 0.125°/100 ms～1 min | |
| 维护端口 | Ethernet RJ-45 10BASE-T/100BASE-TX（自动协商） | |
| 通信端口 | RS-485 | |
| 输出 | 3 路输出，28 VDC 0.2 A max（阻性负载），N.C. | |
| 输入 | 1 路无电压触点输入 | |
| 报警周期 | 约 2 秒延迟计时器 | |
| 工作温度 | -20℃～50℃ | |
| 防护等级 | IP55 | |
| 外形尺寸（高 × 宽 × 深) | 最大 118×115×96 mm | |
| 重量 | 680 g | |
| ※规格参数和设计如有更改，恕不另行通知。 |
单位（mm）
