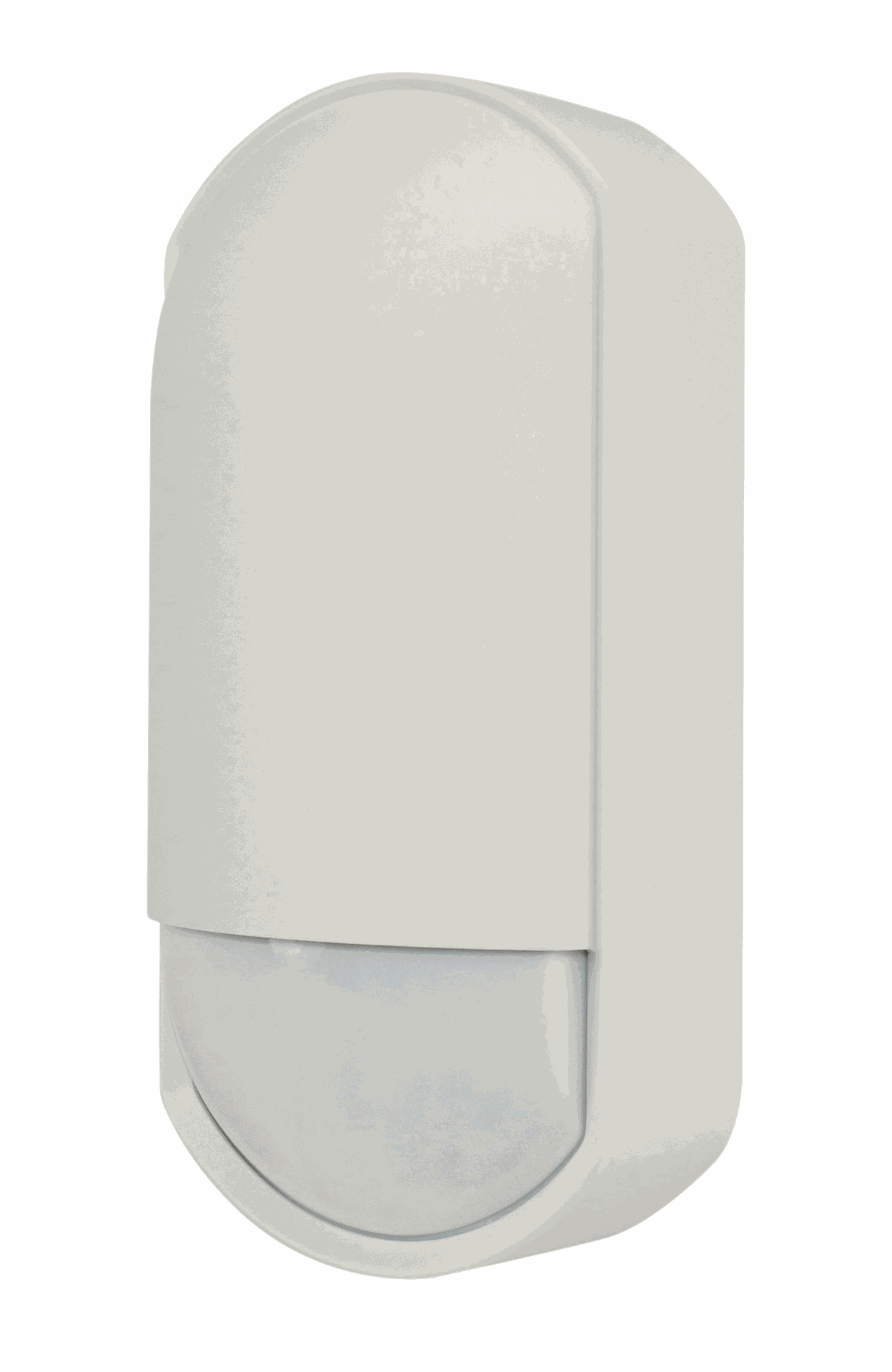

SMDA逻辑分析电路室内探测器
FLX系列
| 标准型号 |
|---|
| FLX-S-ST [标准版] |
| FLX-S-DT [双鉴] |
| 专业型号 |
|---|
| FLX-P-ST [标准] |
| FLX-P-DT [双鉴] |
FLX系列（FlipX）室内运动探测器，外观新颖、安装简便，不仅汇聚广受好评的经典室内探测功能，更将户外专用的SMDA逻辑分析电路首次应用于室内机型，大幅提升稳定性与可靠性。依托OPTEX深厚的户外探测器研发经验，以亲民价格实现卓越的可靠性与探测性能，性能出众。
特点
- 通过将透镜倒置，检测区域广角、幕帘可选
- 易于查看的绿色 LED 灯
- 新素子设计用于创建适当的探测区域并优化检测灵敏度
- 精致的多焦点球面透镜，创建不失真的检测区域
- 180 度盖锁，通过一字螺丝刀将锁旋转 180 度来打开和关闭前盖
- SMDA 逻辑分析电路
- 人与背景温度差小时可选择高 PIR 灵敏度
- 双重屏蔽保护（仅 FLX-P-ST/P-DT-X5）
- EOL 电阻插座（仅 FLX-P-ST/P-DT-X5）

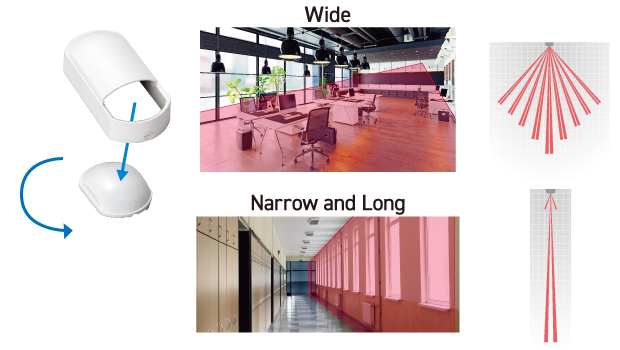

翻转镜头
一个镜头可选择宽区域和窄区域。通过将镜头倒置，检测区域的形状可以从宽变为窄。

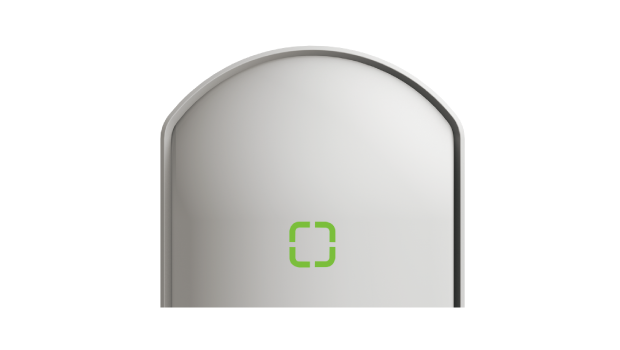

易于查看的LED颜色
LED颜色为绿色，可以从远处看到。

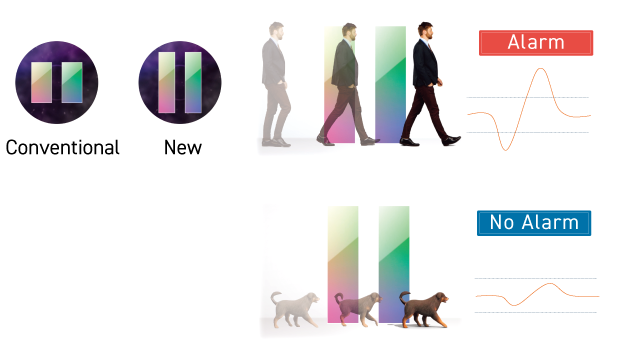

人类捕捉元素
新的元件尺寸旨在创建适当的检测区域并优化检测灵敏度。

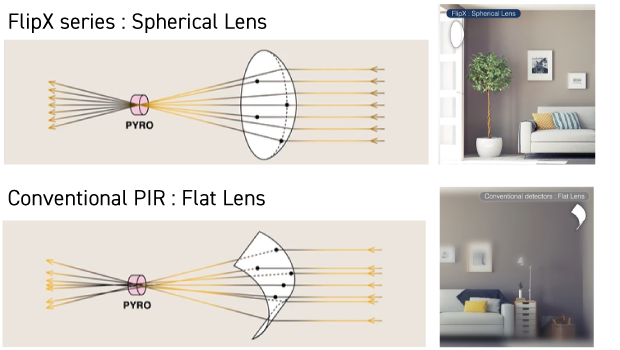

精细球面透镜
球面透镜为多个透镜段中的每一个提供精确的焦距，使每个透镜段能够精确地朝向其检测区域，并创建没有失真的检测区域。

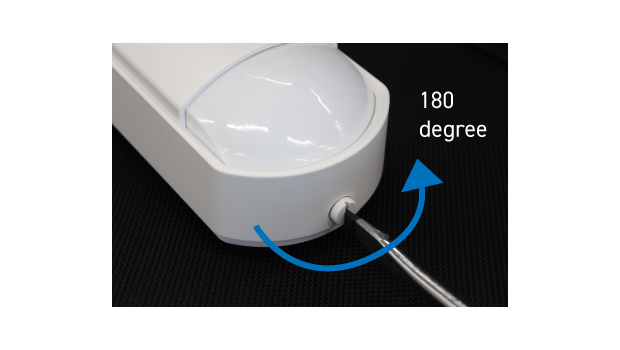

180度盖锁
使用平头螺丝刀将锁旋转180度，即可打开和关闭前盖。

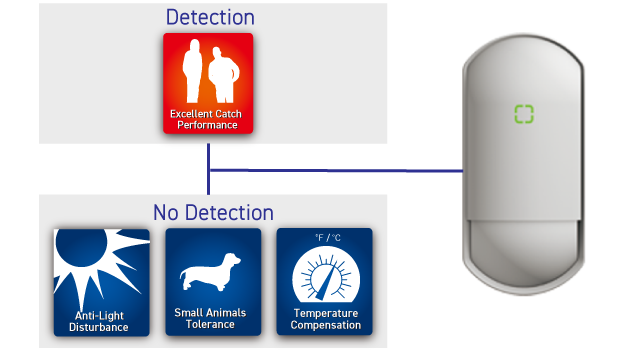

SMDA逻辑
通过分析检测模式和环境信息，SMDA提高了对气候变化和植被摆动等各种噪声因素的免疫力，并可以区分造成滋扰的误报和真正的入侵。
选配件

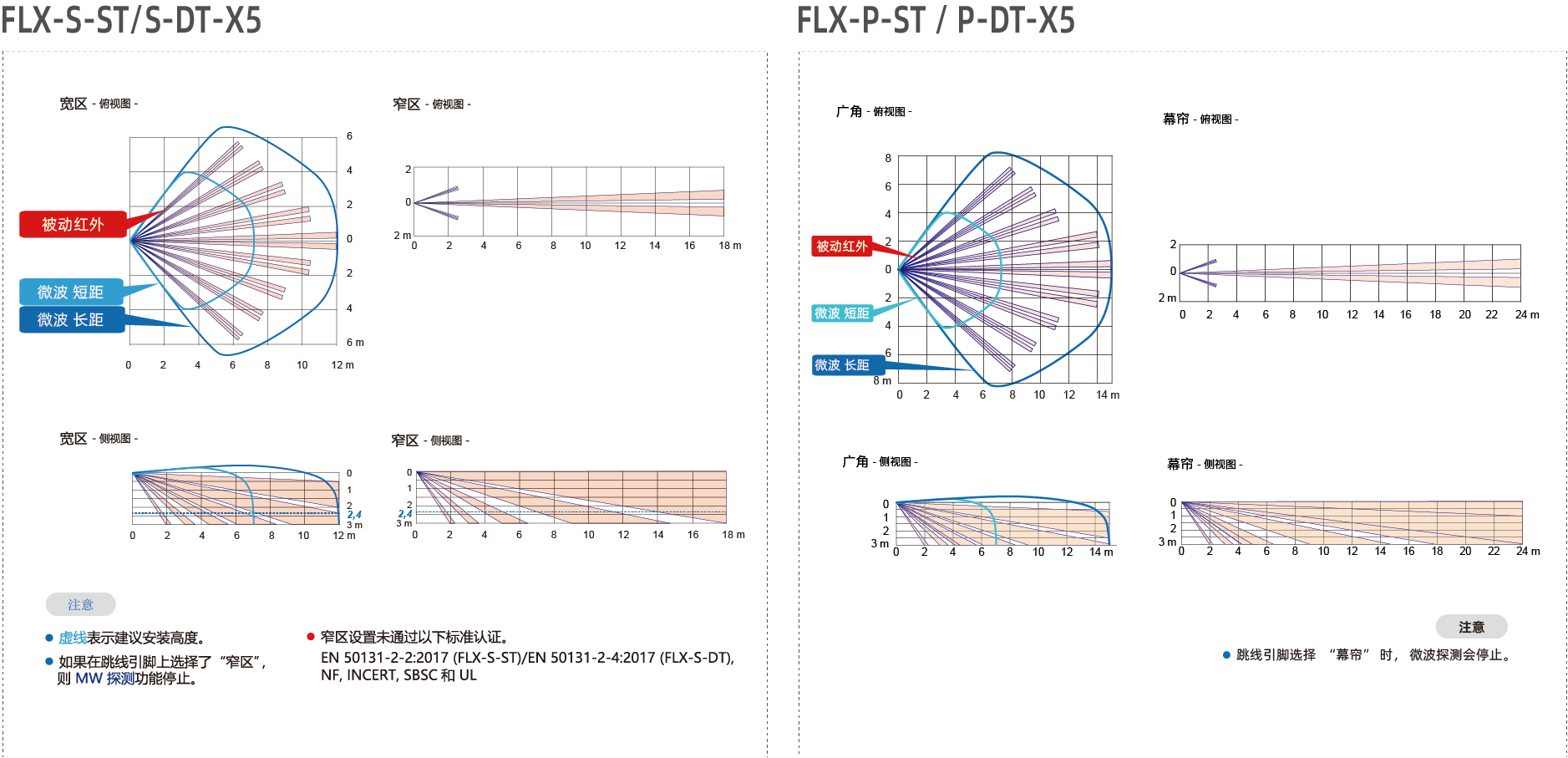

探测模式
规格参数

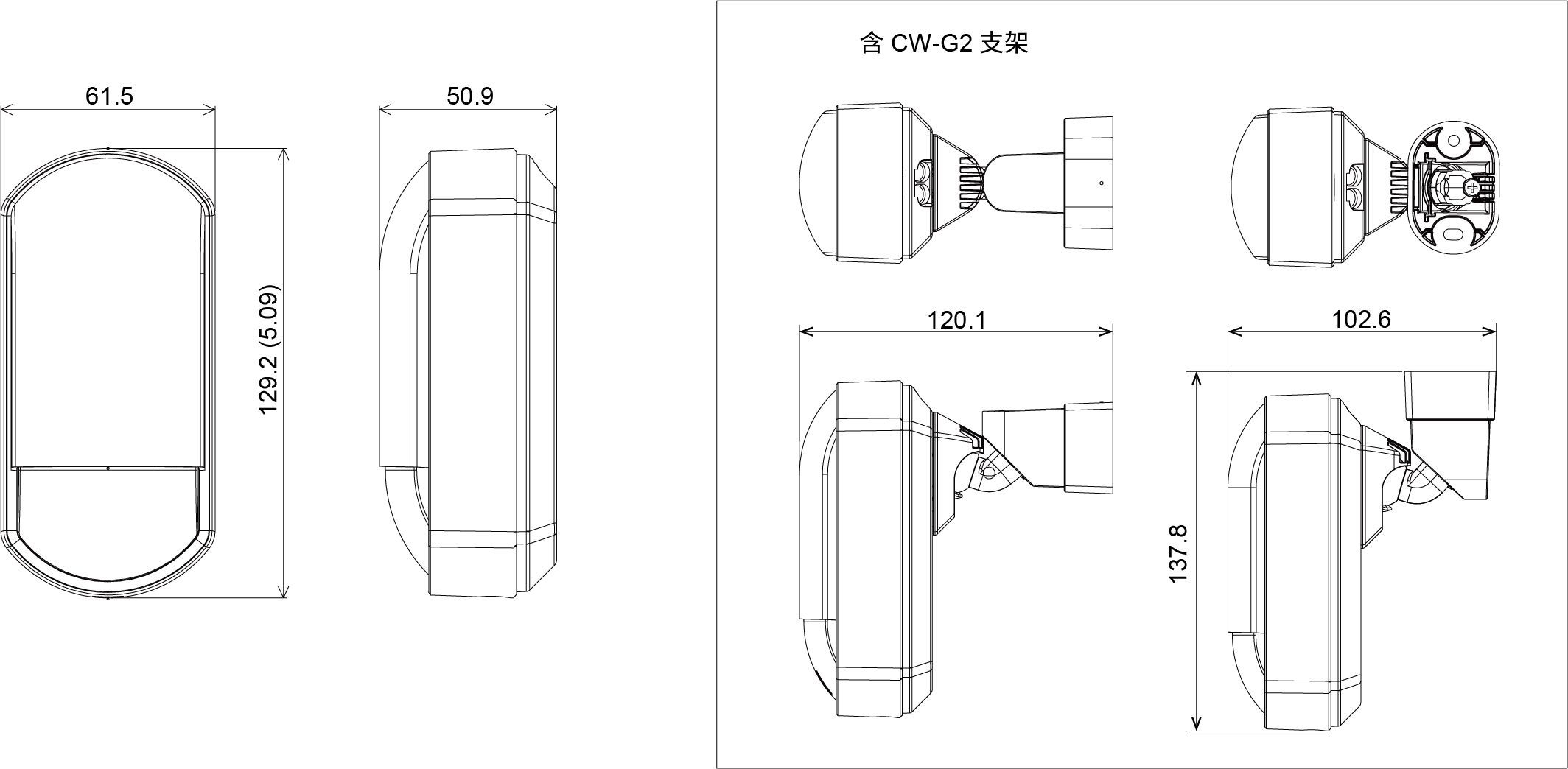

尺寸数值
| 型号 | FLX-S-ST | FLX-S-DT-X5 | FLX-P-ST | FLX-P-DT-X5 |
|---|---|---|---|---|
| 探测方式 | 被动红外 | 被动红外 + 微波 | 被动红外 | 被动红外 + 微波 |
| 覆盖范围 | 宽区: 12 m 85° 窄区: 18 m 5° （"窄区" 模式下不进行 MW 检测） | 广角：15 m 85° 幕帘：24 m 5° （"幕帘" 设置下无微波探测） | ||
| 探测防区 / 区域 | 宽区: 76 防区 窄区: 12 防区 | 广角：78 防区 幕帘：18 防区 | ||
| 安装高度 | 2.0 至 3.0 m | |||
| 报警周期 | 2.0 ± 0.5 s | |||
| 预热周期 | 约 60 s (LED 闪烁) | |||
| LED 指示灯 | 可切换开 / 关 绿色: [1] 预热 [2] 警报 | |||
| 电源输入 | 9.5 至 16 V DC | |||
| 工作电流 / 电流消耗 | 8 mA (常态) 11 mA (最大值) @ 12 V DC | 11 mA (常态) 14 mA (最大值) @ 12 V DC | 8 mA (正常) 11 mA (最大值) @ 12 V DC | 11 mA (正常) 14 mA (最大值) @ 12 V DC |
| 继电器输出 - 警报 | 常闭 24 V DC 0.1 A (最大值) | |||
| 继电器输出 - 防拆开关 | 常闭 24 V DC 0.1 A (最大值) (外盖被移除时打开) | |||
| 遥控 LED | — | 端子：断路 = 关 0 V = 开 | — | — |
| 工作温度 | -20°C 至 +50°C | -20°C 至 +45°C | -20°C 至 +50°C | -20°C 至 +45°C |
| 温度补偿 | 数字超多维分析 (SMDA) | |||
| 环境湿度 | 95% (最大值) | |||
| 射频干扰 | 无警报 10 V/m | |||
| 尺寸 | 高: 129.2 × 宽: 61.5 × 深: 50.9 mm | |||
| 重量 | 约 90 g(含支架：约 120 g) | 约 105 g(含支架：约 135 g) | 约 90 g(含支架：约 120 g) | 约 105 g(含支架：约 135 g) |
| 安装 | 墙面，墙角 (室内) (含支架：墙装，墙角，吸顶) | |||
* 规格参数和设计如有更改，恕不另行通知。 | ||||
单位（mm）
