ACP3-BM
ACP3-BM在融合国内外多种报警控制器设计思路的基础上，以专业化的设计，强大的防区扩充能力，超大适应范围，灵活的扩充架构，独创的多用户多子系统控制管理机制，高度智能化和便利的综合集成控制与处理能力，集合报警控制、电话线数据通信、IP网络数据通信等多种功能，为满足新形势下各种智能楼宇、司法、文博系统等各种应用环境用户的个性化需求，提供一个量身定做的大型网络报警系统综合解决方案。
特点
- 嵌入式系统设计，32位ARM7处理器
- 具备2条总线编址模块的RS485物理总线，自身支持127个不同类型总线编址模块接入
- 板载IP网络接口，支持以太网络双向数据通信控制，适应通过各种IP网络联网报警，并可扩展接入网络通讯接口模块，实现双网口同时工作
- 可扩展无线GPRS网络通信能力，适应通过GPRS无线网络组建区域联网报警系统
- 支持CID数据报警通信功能，支持GSM无线备份通信，支持2个CID数据报告中心、3个GSM短信息报告中心设置
- 多种总线扩充模块类型可选
- 具备4个有线网络报告中心及2个无线网络报告中心
- 系统采用多级密码管理机制，最多可设置1112组用户密码
- 板载4路可编程输出接口，支持联动输出模块总线扩充，总线联动输出模块可与防区扩展模块公用同一设备总线
- 具有断电正常工作的万年历实时时钟，支持本机自我校时设置，具备5000条事件记录能力（包含设防、撤防、报警等事件），可通过键盘或管理软件读取查阅
- 完善的过流、过压保护措施，485总线三级桥式防雷保护，可靠性高

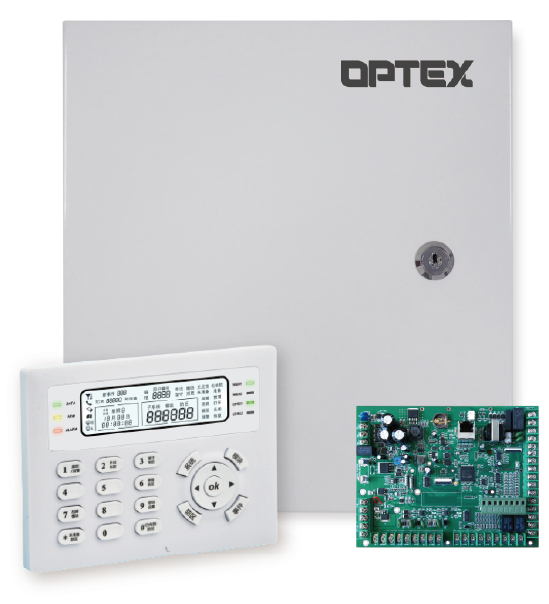

ACP3-BM主机（含键盘，主板，电源机箱）
- 电压输入1组交流17V输入，额定功率30W，带交流断电监视
- 辅助电源输出2组13.8V/最大 800mA，带多种输出过流保护
- 控制器板功耗160mA
- 后备电池建议使用12V/7AH，浮充13.8V，切断保护电压10.5V
- 警号输出直流13.8V，最大1.5A，带限流保护
- 上位机通信端口有线以太网络接口和无线GPRS网络接口
- 扩充总线端口2个485总线扩充设备端口
- 电话线通信内置电话线通信功能，CID格式数据通信，2个数据报警号码
- 用户密码1112组
- 防区数量16个带2K线末电阻的标准防区，最多可扩展到2032个标准防区
- 防区类型13种
- 子系统数量64个
- 事件存储容量5000条
- 工作环境温度-20℃～50℃，湿度不大于90%，非凝露
- 机箱尺寸260mm×290mm×80mm
选配件
ACP3-BMK 键盘
- 电压输入：10-18V，供电具备反接保护
- 工作电流：50mA
- 工作环境温度：-20℃～50℃
- 工作湿度：不大于90%，非凝露
ACP3-DF01 单防区单输出总线通信模块
- 工作电源：直流10-28V，具备反极性保护
- 工作电流：约20mA
- 防区输入：1个带2K线末电阻标准接线防区
- 联动输出：单路集电极开路输出（回路中最大200mA）
- 通信接口与协议：两线485总线，MODBUS通信协议
- 外形尺寸：60mm×20mm
ACP3-DF02 2防区总线通信模块
- 工作电源：直流10-28V，具备反极性保护
- 工作电流：约20mA
- 防区输入：2个带2K线末电阻标准接线防区
- 通信接口与协议：两线485总线，MODBUS通信协议
- 外形尺寸：65mm×20mm
ACP3-DF04 4防区总线通信模块
- 工作电源：直流10-28V，具备反极性保护
- 工作电流：约25mA
- 防区输入：4个带2K线末电阻标准接线防区
- 输出接点容量：1NC/1NO，最大DC24V，3A，AC120V，3A
- 通信接口与协议：两线485总线，MODBUS通信协议
- 外形尺寸：86mm×59mm×20mm
ACP3-DF08 8防区总线通信模块
- 工作电源：直流10-28V，具备反极性保护
- 工作电流：约40mA
- 防区输入：8个带2K线末电阻标准接线防区
- 输出接点容量：1NC/1NO，最大DC24V，3A，AC120V，3A
- 通信接口与协议：两线485总线，MODBUS通信协议
- 外形尺寸：100mm×82mm×28mm
ACP3-DF16 16防区总线通信模块
- 工作电源：DC10-28V，具备反极性保护
- 工作电流：约40mA
- 防区输入：16个带2K线末电阻标准接线防区
- 输出接点容量：1NC/1NO，最大DC24V，3A，AC120V，3A
- 通信接口与协议：两线485总线，MODBUS通信协议
- 外形尺寸：118mm×71mm×28mm
ACP3-RP RS485 总线中继器
- 工作电压：DC10～18V
- 额定电流：最大70mA
- 输入接口：1个RS485接口，每通道3个接线端子，采用可插拨的接插件接口
- 输出接口：4个RS485通道接口，每通道3个接线端子，采用可插拨的接插件接口
- 传输距离：每通道无中继最大1200m信号指示
- 使用环境：-20℃～50℃，不大于90%，非凝露
- 外形尺寸：86mm×59mm×20m
ACP3-RY08 8路可编程继电器输出控制模块
- 工作电源：10-18V直流电源，具备反极性保护
- 工作电流：静态12mA，每路继电器吸合需30mA
- 输出方式：8路继电器输出
- 继电器容量：250V AC/7A
- 通信接口与协议：两线485总线，MODBUS通信协议
- 工作温度：-20℃～50℃
- 工作湿度：不大于90%，非凝露
- 外形尺寸：71mm×129mm×28mm
ACP3-RY06 16路可编程继电器输出控制模块
- 工作电源：10-18V直流电源，具备反极性保护
- 工作电流：静态12mA，每路继电器吸合需30mA
- 输出方式：16路继电器输出
- 继电器容量：250V AC/7A
- 通信接口与协议：两线485总线，MODBUS通信协议
- 工作温度：-20℃～50℃
- 工作湿度：不大于90%，非凝露
- 外形尺寸：90mm×174mm×29 mm
ASW-2020S 综合安防网络集成管理平台
- 智能化、网络化、组件化综合性安防系统集成平台的最佳解决方案ASW-2020S综合安防网络集成管理软件是一套具有多媒体平台、操作简单直观、真正基于IP网络的多功能集成保安系统软件，集数字视频处理、流媒体技术、现场总线实时通讯、IP网络通讯、智能控制等多项技术于一体，适合各种小型到大型的安保系统，可广泛应用于监狱、看守所、银行、文博、学校、小区、商场、展览馆等场所。

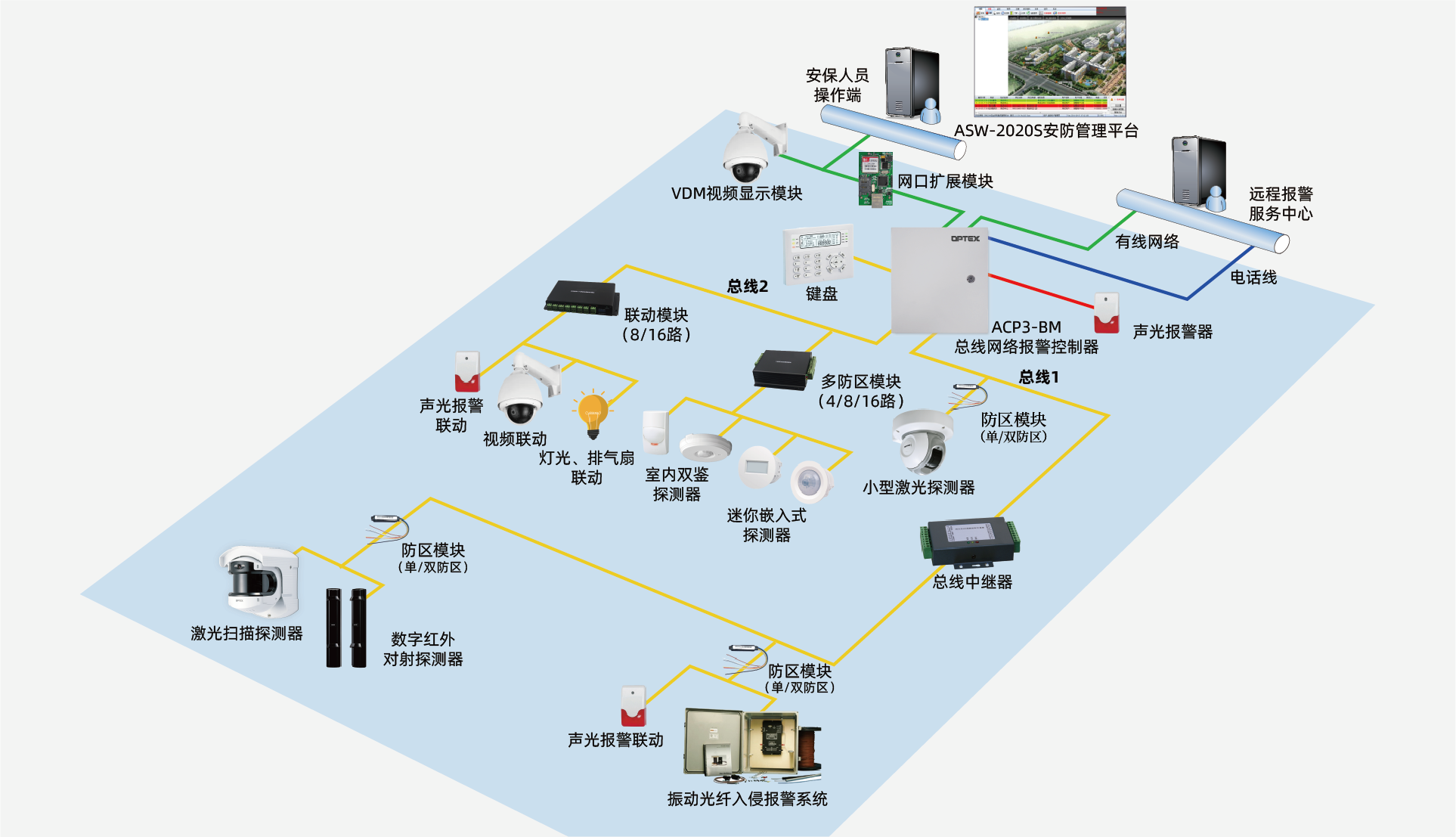

ACP3-BM系统架构图
