SL系列

QDM 系列（进阶款）
SL-200QDM [60m]
SL-350QDM [100m]
SL-650QDM [200m]

QDP 系列（标准款）
SL-200QDP [60m]
SL-350QDP [100m]
SL-650QDP [200m]

QN 系列（基础款）
SL-200QN [60m]
SL-350QN [100m]
SL-650QN [200m]

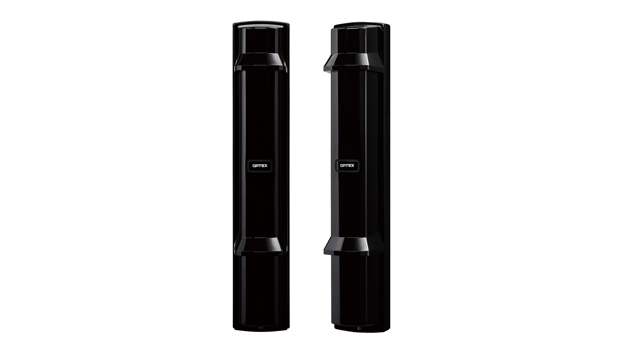

SL-200QDM/350QDM/650QDM系列是最先进的远程光电探测器。除了四波束和双调制外，我们独特的自动发射功率控制技术还可以减少误报和漏报。LED指示灯和声音辅助以及上/下光束选择按钮减轻了您的工作量，同时实现了完美的对齐。

SL-200QDP/350QDP/650QDP系列是标准的远程光电探测器。除了四光束/双调制等基本功能外，防晒技术和光束功率控制选择器还可以减少误报和漏报。LED指示灯和声音辅助（仅限接收器）以及上/下光束选择按钮减轻了您的工作量，同时实现了完美的对齐。

特点

X2放大倍数的狙击手取景器
双调制（仅限SL-QDM/QDP）
高功率四光束（仅限SL-QDM/QDP）
光束功率控制选择器（仅限SL-QDM/QDP）
A.T.P.C.-自动发射功率控制 (仅限SL-QDM)
I.A.S.C.- 集成对齐状态通信 (仅限SL-QDM)
上梁/下梁选择按钮 (仅限SL-QDM/QDP)
可选光束对准装置（BAU-4）可用

Sniper view Finder — **狙击手取景器**

[X2放大镜头]新的望远镜镜头在光学对准工作中具有很高的可见度。即使在长距离上，也可以在短时间内实现完美的安装和稳定的性能。

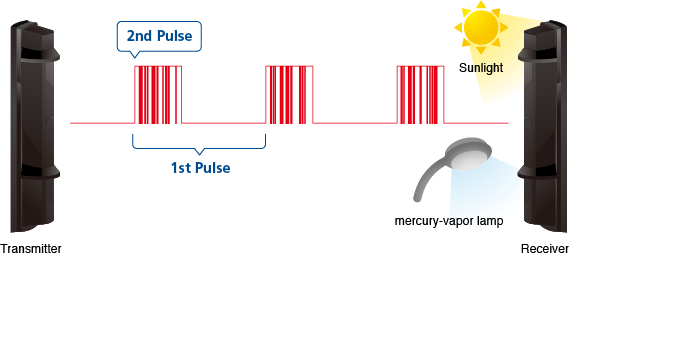

**双调制（仅限SL-QDM/QDP）**

SL-QDM和SL-QDP提供脉冲模式不同的双调制光束。这可以增强对潜在噪声干扰（如阳光或其他外部光源）的信号鉴别，从而减少漏报。
结合OPTEX三层防晒技术，确保在恶劣的室外安全环境下具有高可靠性。

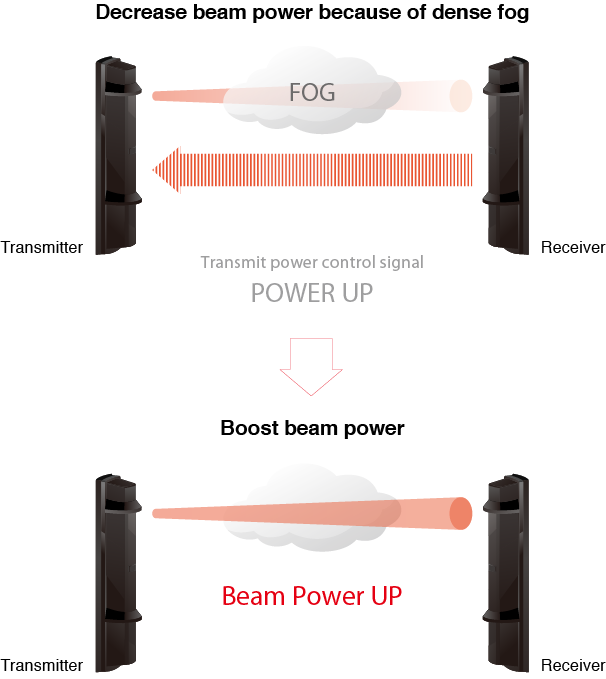

**A.T.P.C.-自动发射功率控制 (仅限SL-QDM)**

自动控制、调整和优化光束的功率，并保持最佳性能。它减少了由雾、霜冻、串扰、信号饱和引起的误报和漏报。

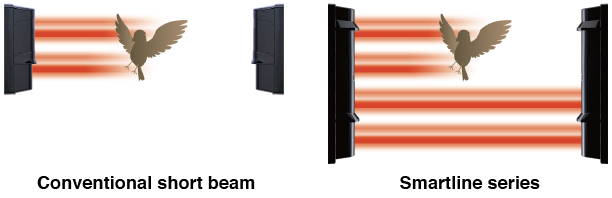

**四角梁和统一外观**

通过采用四光束，它大大减少了鸟类和落叶引起的误报。此外，长梁和短梁的房屋设计统一也很重要。60米（200英尺）范围型号，SL-200QN/SL-200QDP/SL-200QDM，具有宽光束间距，现已上市。

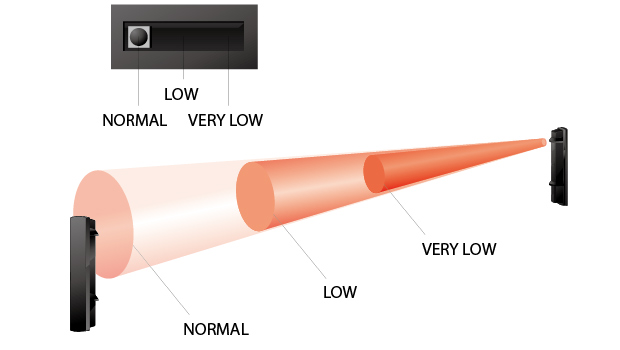

**光束功率控制选择器**

它允许您手动将光束功率从正常调整到低或非常低。此功能用于以下目的：
通过降低光束功率来对抗墙壁或地板反射引起的串扰。
用于在长距离或光束堆叠应用中使用多个光束时，对抗由于信噪比不稳定而导致的干扰。
当使用探测器的距离小于额定距离时，降低光束功率。
在进行光学对准时搜索峰值，以支持完美对准。

动画

狙击手取景器	光束对准装置 (BAU-4)

选配件

SL系列防鸟帽：
ABC-4

适用于 SL 系列

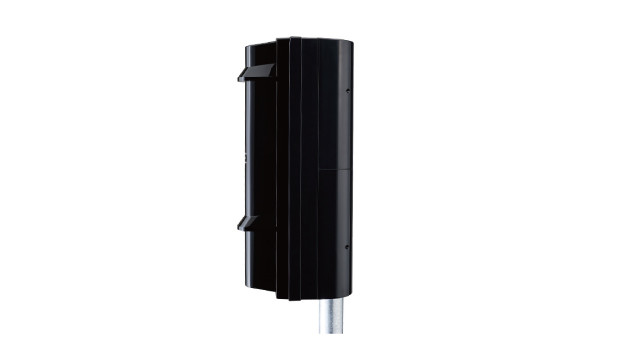

SL系列后盖：
BC-4

适用于 SL 系列

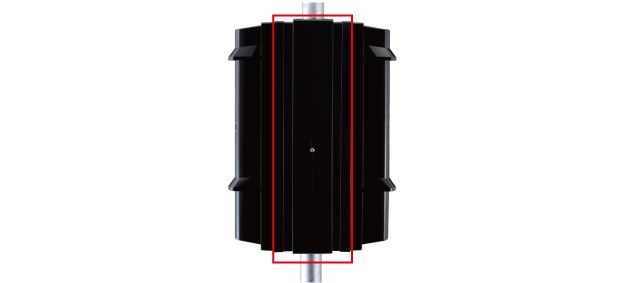

SL系列杆侧盖：
PSC-4

适用于 SL 系列
红线突出显示：PSC-4

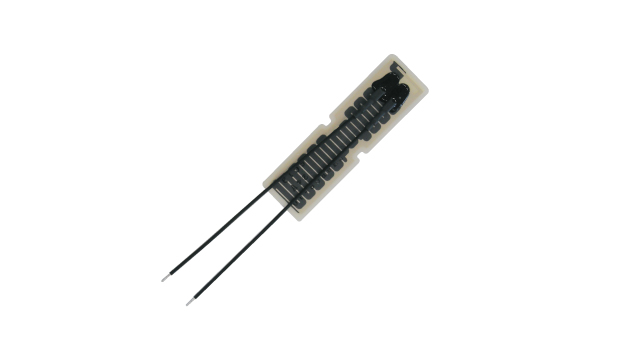

SL和 AX 系列加热单元：
HU-3

适用于 SL系列、AX-TN系列

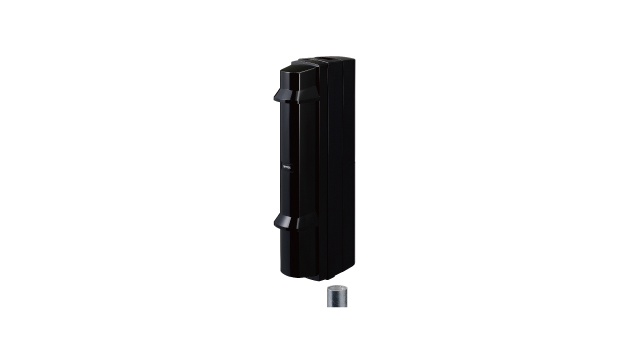

SL系列导管支架：
CBR-4

适用于 SL 系列

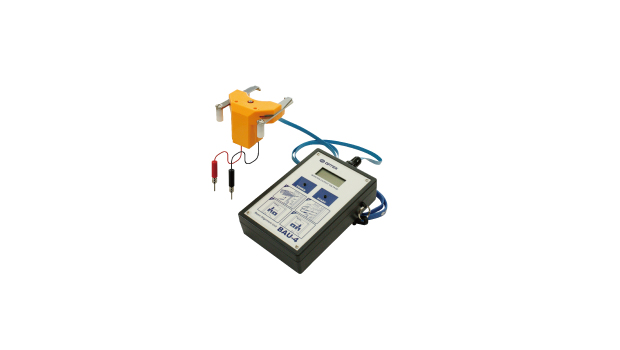

SL系列光束校准单元：
BAU-4

适用于 SL 系列

该产品相关资料下载请点击此处

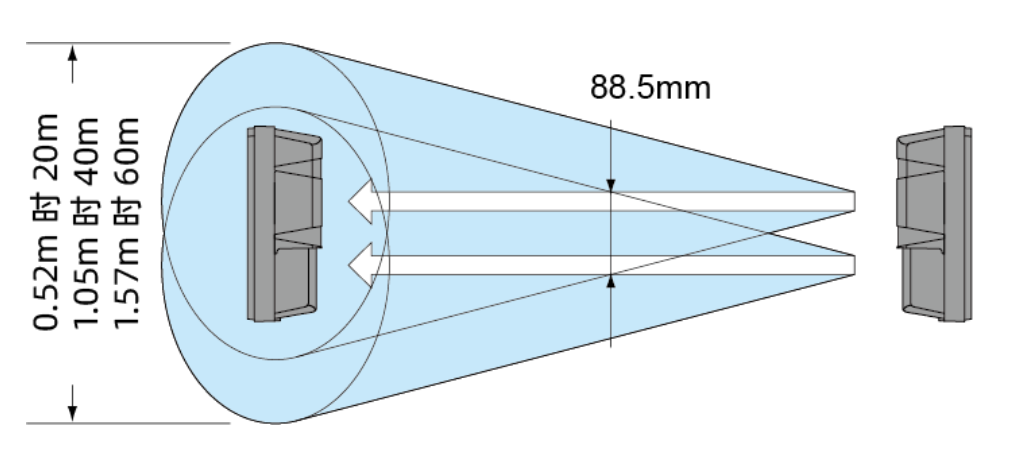

探测光路图
规格参数

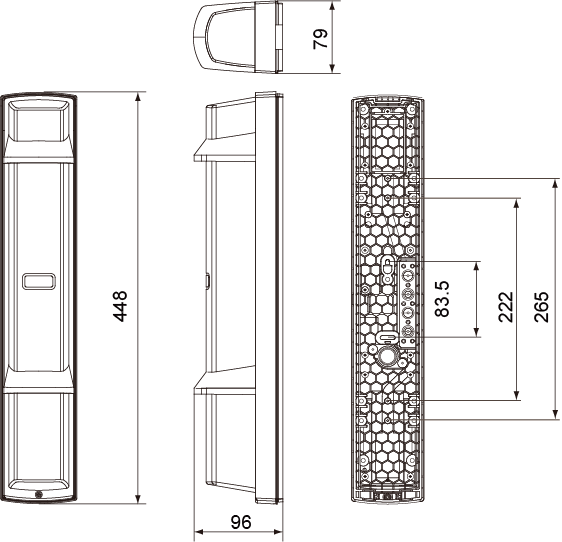

尺寸数值

型号	SL-200QDM（进阶款)	SL-350QDM（进阶款)	SL-650QDM（进阶款)	SL-200QDP（标准款）	SL-350QDP（标准款）	SL-650QDP（标准款）	SL-200QN（基础款）	SL-350QN（基础款）	SL-650QN（基础款）
最大探测范围	60m	100m	200米	60m	100m	200m	60m	100m	200m
最大到达距离	600m	1,000m	2,000m	600m	1,000m	2,000m	600m	1,000m	2,000m
探测方式	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测	四束红外光束中断检测
可选光束频率	4通道	4通道	4通道	4通道	4通道	4通道	-	-	-
中断时间	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）	50/100/250/500毫秒（4 档可调）
电源	10.5-30V DC	10.5-30V DC	10.5-30V DC	10.5-30V DC；3.6V DC	10.5-30V DC；3.6V DC	10.5-30V DC；3.6V DC	10.5-30V DC；3.6V DC	10.5-30V DC；3.6V DC	10.5-30V DC；3.6V DC
电流消耗（最大）普通	26 mA	26 mA	30 mA	17mA (发射端:6mA,接收端:11mA)	17mA (发射端:6mA,接收端:11mA)	22mA (发射端:11mA,接收端:11mA)	38 mA (发射端:8mA,接收端:30mA)	39 mA (发射端:9mA,接收端:30mA)	40 mA (发射端:10mA,接收端:30mA)
电流消耗（最大）光学对准	36 mA	36 mA	43 mA	21mA (发射端:7mA,接收端:14mA)	21mA (发射端:7mA,接收端:14mA)	24mA (发射端:10mA,接收端:14mA)	N/A	N/A	N/A
报警输出	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A	C型继电器：30V DC,0.2A
报警周期	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)	2秒(±1)
D.Q.输出	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)	C型继电器：30V DC,0.2A(D.Q.与低电量可切换)
防拆输出	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开	常闭触点输出：30V DC,0.1A 开盖时断开
工作温度	-35°C ~ +60°C	-35°C ~ +60°C	-35°C ~ +60°C	-35°C ~ +60°C	-35°C ~ +60°C	-35°C ~ +60°C	-25°C ~ +60°C	-25°C ~ +60°C	-25°C ~ +60°C
工作湿度	95% 最大	95% 最大	95% 最大	95% 最大	95% 最大	95% 最大	95% 最大	95% 最大	95% 最大
对准角度	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直	±90° 水平, ±10° 垂直
尺寸 H×W×D mm	448×79×96	448×79×96	448×79×96	448×79×96	448×79×96	448×79×96	448×79×96	448×79×96	448×79×96
重量	2,500 g	2,500 g	2,500 g	2,400 g	2,400 g	2,400 g	2,400 g	2,400 g	2,400 g
国际防护等级	IP65	IP65	IP65	IP65	IP65	IP65	IP65	IP65	IP65
自动发射功率控制(A.T.P.C.)	有	有	有	无	无	无	无	无	无
双重调制	有	有	有	有	有	有	无	无	无
四光束	有	有	有	有	有	有	有	有	有
狙击手取景器	有	有	有	有	有	有	有	有	有
集成对齐状态通信(I.A.S.C.)	有	有	有	无	无	无	无	无	无
LED指示与声音辅助	有	有	有	有(仅接收端)	有(仅接收端)	有(仅接收端)	无	无	无
* 规格参数和设计如有更改，恕不另行通知。

单位（mm）
