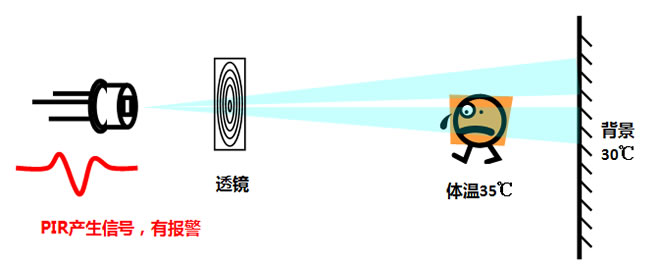

        在下图的例子中,PIR探测器已经识别背景温度是30℃(假设量) 。如果当体温35℃的人进入后,温度就会从30℃升至35℃(形成5℃的温度差),传感器检测出这种温度差后,将信号输出至报警。



       当有人或移动目标经过时温度发生变化, 探测器检测出温度差, 输出报警信号给报警主机。

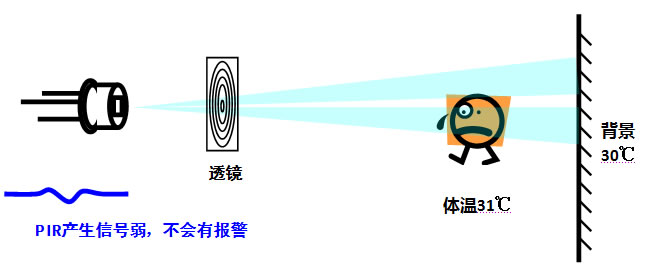

       当没有人或移动目标经过且温度变化不大时, 探测器检测出温度差很小, 则不输出报警信号给报警主机。

       那么,为什么发生温度差,传感器就会检测出来呢?
       让我们进行更详细的说明吧。


1热释电传感器



       在远红外线探测器中,需要一种可以检测人体所不可缺少的叫做“热释电传感器”的重要零部件。那么“热释电传感器”究竟是一种什么东西呢?

        世上所有的物体都会发热(远红外线)。例如,地面或者玻璃、动物或者自动门等,其自身也会发热。

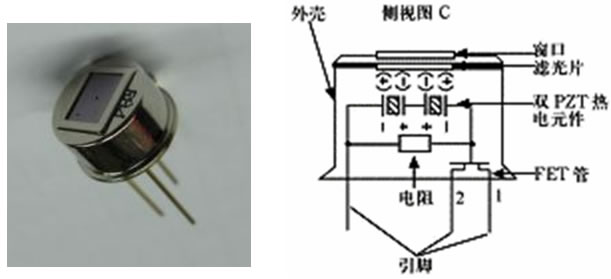

       “热释电传感器”是一种能够检测出物体的热量(即远红外线量),并且将其转换为电气信号的零部件。这种温度敏感传感器,它由陶瓷氧化物或压电晶体元件组成,元件两个表面做成电极,当传感器监测范围内温度有的变化时,热释电效应会在两个电极上会产生电荷,即在两电极之间产生一微弱电压。热释电传感器主要有外壳、滤光片、热释电元件PZT、场效应管FET等组成。其中,滤光片设置在窗口处,组成红外线通过的窗口。滤光片为多层膜干涉滤光片,对太阳光和荧光灯光的短波长(约5mm以下)可很好滤除。热释电元件PZT将波长在8mm~12mm之间的红外信号的微弱变化转变为电信号,这个信号经过探测器芯片等电路的分析处理,最后去推动继电器工作,继电器再把这个开关纤毫通过导线输出至报警主机,从而实现报警功能。

       关键元件除“热释电传感器”外还有“菲涅尔透镜


2菲涅尔透镜

       菲涅尔镜片是根据法国光物理学家FRESNEL发明的。菲涅尔镜片是红外线探头的“眼镜”,它就象人的眼镜一样,配用得当与否直接影响到使用的功效,配用不当产生误动作和漏动作,致使用户或者开发者对其失去信心。配用得当充分发挥人体感应的作用,使其应用领域不断扩大。

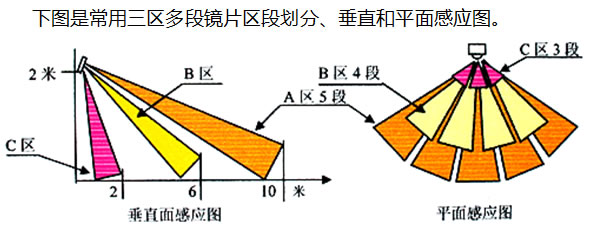

       原理采用电镀模具工艺和PE(聚乙烯)材料压制而成。镜片(0.5mm厚)表面刻录了一圈圈由小到大,向外由浅至深的同心圆,从剖面看似锯齿。圆环线多而密感应角度大,焦距远;圆环线刻录的深感应距离远,焦距近。红外光线越是靠进同心环光线越集中而且越强。同一行的数个同心环组成一个垂直感应区,同心环之间组成一个水平感应段。垂直感应区越多垂直感应角度越大;镜片越长感应段越多水平感应角度就越大。区段数量多被感应人体移动幅度就小,区段数量少被感应人体移动幅度就要大。不同区的同心圆之间相互交错,减少区段之间的盲区。区与区之间,段与段之间,区段之间形成盲区,也就是将检测区内分为若干个明区和暗区,使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号,菲涅尔透镜的聚焦作用,也使热释电人体红外传感器 (PIR) 灵敏度大大增加。这样PIR就能产生变化电信号。再在热电元件接上适当的电阻,当元件受热时,电阻上就有电流流过,在两端得到电压信号。

       下图是常用镜片外观示意图




3远红外线探测原理构成图

       热线传感器主要分为电源部分、检测部分、控制部分、输出部分的四个部分。只有当这四个部分正常发挥其各自作用时,传感器才会有效。

电源部分
给与探测器稳定的低压直流电源,通常DC12V。

检测部分
能到检测到热量的变化-即远红外线的变化(热释电传感器等元件)。

控制部分
将来自检测部分的电信号进行放大、过滤、限幅、判断等处理。

输出部分
检测到人时输出LED亮和开关信号到报警主机。

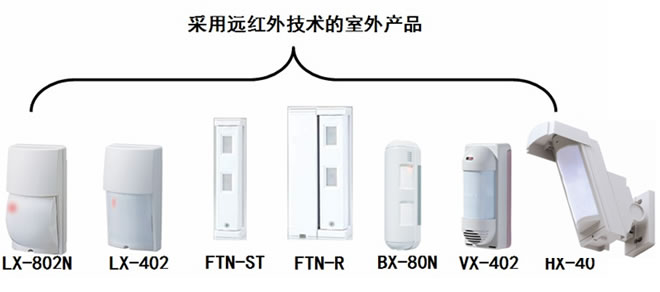

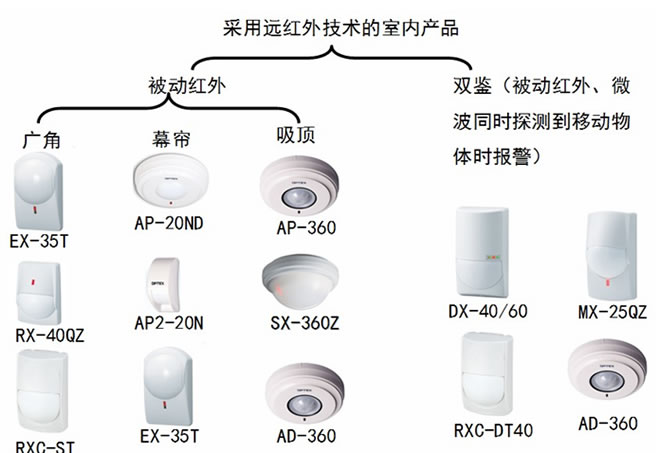

4OPTEX被动红外探测器






5、被动式热释电红外探头的优缺点
       不同于主动式红外传感器,被动红外传感器本身不发射任何类型的辐射,隐蔽性好,器件功耗很小,价格低廉。但是,被动式热释电传感器也有缺点,如:
       ①信号幅度小,容易受各种热源、光源干扰;
       ②被动红外穿透力差,人体的红外辐射容易被遮挡,不易被探头接收;
       ③易受射频辐射的干扰;
       ④环境温度和人体温度接近时,探测和灵敏度明显下降;

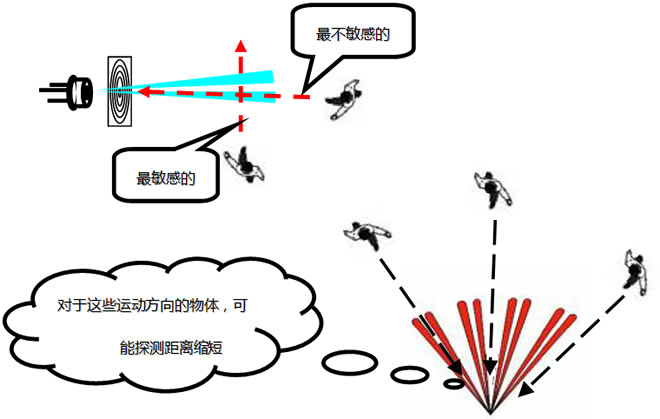

       ⑤被动红外探测器的主要检测的运动方向为横向运动方向,对径向方向运动的物体检测能力比较差。

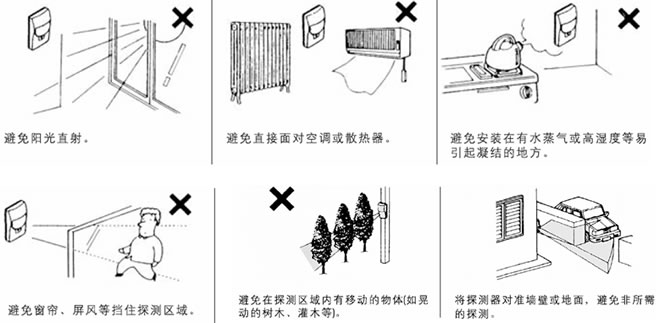

6、被动红外(PIR)探测器安装注意事项
        安装高度
       ★ 行业内产品的普遍安装高度要求为:2.2-2.4m。

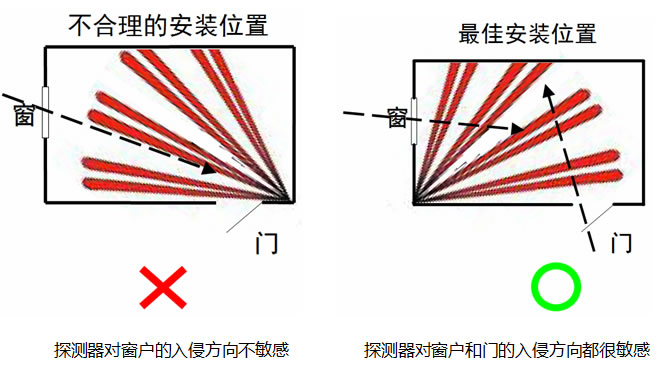

安装角度






其他



7、结论
       随着相关信号处理器性能和可靠性的不断提高,热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器,因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎,广泛应用于各种自动化控制装置中,既可作为红外激光的一种较理想的探测器,又可适用于防盗报警、来客告知及非接触开关等红外领域。除了在众所周知的楼道自动开关、防盗报警上得到应用外,在更多的领域应用前景看好。
